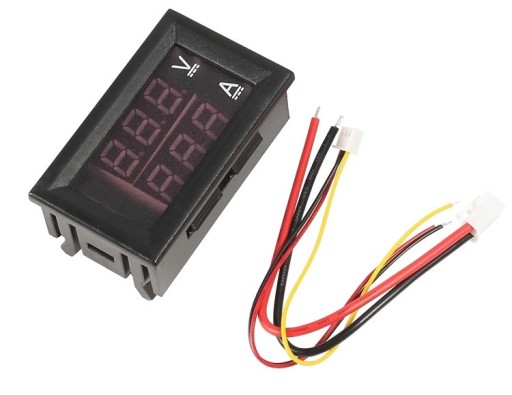

⚡ DC 100V 10A voltmeter a ampérmeter ⚡

✔️ Univerzálny panel Modul voltmetrao merací rozsah 0 - 100V, s ampérmetrom0 - 10A. Modul má zabudovaný merací bočník.

✔️ Modul je vhodný na montáž na ovládací panel.

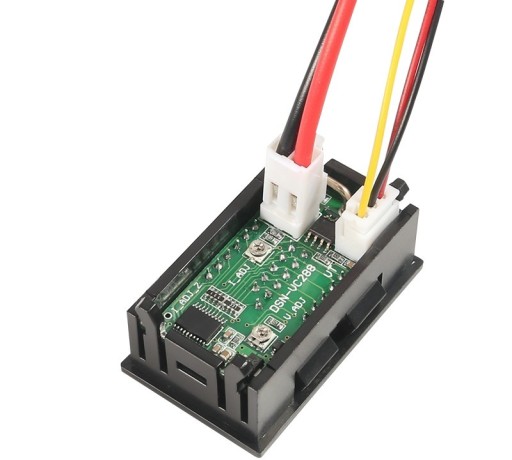

✔️ Merač je vybavený dvoma malými potenciometrami, pomocou ktorých môžete kalibrovať indikáciu napätia a prúdu.

✔️ Ak meracie napätie nepresahuje 28Vmožno ich použiť aj na napájanie modulu. V opačnom prípade by sa na napájanie modulu malo použiť samostatné napájacie napätie.

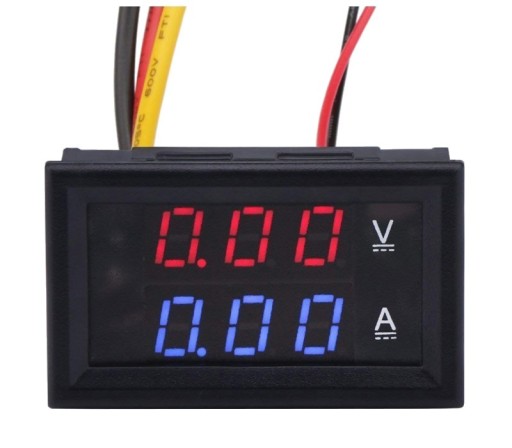

✔️ Modul zobrazuje dvedesatinné čísla pre hodnoty <10 a jedno desatinné číslo pre hodnoty nad>10.

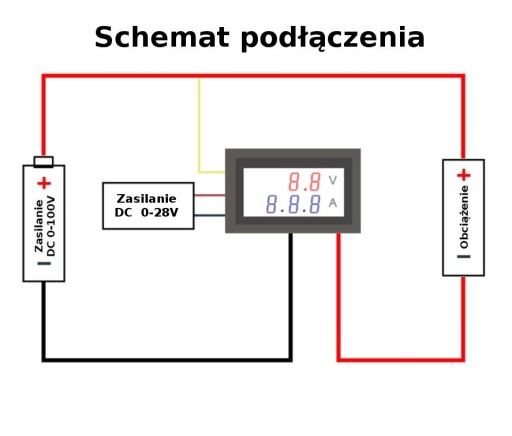

✔️ Pripojenie panela:

• Hrubá čierna- mínus napájania meraného obvod
• Silná červená - mínus zaťaženie meraného obvodu
• Tenká žltá - plus napájacie napätie meracieho obvodu meraný obvod
• Tenký čierny - mínus napájacie napätie panela 3-28V
• Tenký červený - plus napájanie panela napätie 3-28V

• Merač jednosmerného prúdu
• Sada káblov so zástrčkami

✔️ Ak sa používa v usmerňovači, mal by sa použiť kondenzátor (10 000uF), aby sa znížilo zvlnenie napájacieho zdroja modulu. Ak modul napriek kondenzátoru nefunguje, otestujte modul na inom napájacom zdroji a prípadne použite samostatný napájací zdroj na napájanie modulu.

✔️ Pamätajte tiež, že kvôli rozdielu medzi špičkou a efektívnou hodnotou napätie, maximálne napájacie napätie modulu v usmerňovači je a 18V DC!

✔️ Modul meria prúd iba vjednom smere (podľa schémy).

☆ Rozsah merania napätia: 0 – 100 V DC

☆ Rozsah merania prúdu: 0 – 10 A

☆ Rozlíšenie merania napätia: 0,1 V

☆ Rozlíšenie merania prúdu: 0,01 A

☆ Presnosť merania: +/- 1 %

☆ Napájacie napätie: 3 - 28 V DC

☆ Displej: 0,28"

☆ Prúdová spotreba: ≤20 mA

☆ Prevádzková teplota: -15 až 70 °C

☆ Rozmery: 48 x 29 x 21 mm

☆ Vstavaný merací skrat
