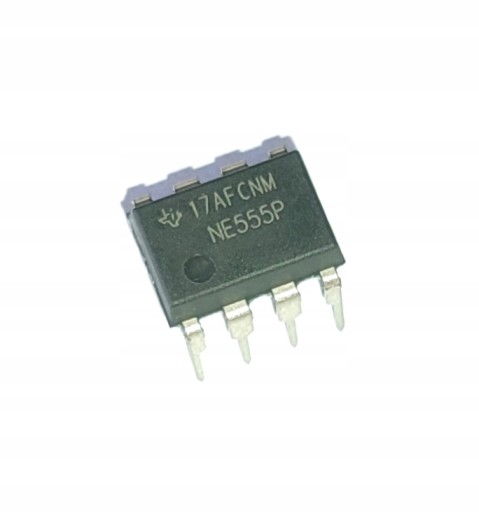

Nové originálne čipy NE555P od Texas Instruments

NE555P sú presné časovače čipy schopné produkovať presné časové oneskorenia alebo oscilácie. Pri časovo oneskorenej alebo monostabilnej prevádzke je časový interval riadený jedným externým odporom a sieťou kondenzátorov. V α-stabilnom prevádzkovom režime možno frekvenciu a pracovný cyklus nezávisle nastaviť pomocou dvoch externých odporov a jedného externého kondenzátora. Prahové a spúšťacie úrovne sú zvyčajne dve tretiny a jedna tretina VCC. Tieto úrovne je možné meniť pomocou svorky riadiaceho napätia. Keď spúšťací vstup klesne pod úroveň spúšťania, nastaví sa klopný obvod a výstup sa zvýši. Ak je spúšťací vstup nad úrovňou spúšťania a prahový vstup je nad prahovou úrovňou, klopný obvod sa resetuje a výstup je nízky. Resetovací vstup (RESET) môže prepísať všetky ostatné vstupy a možno ho použiť na spustenie nového cyklu časovania. Keď RESET klesne na nízku hodnotu, klopný obvod sa vynuluje a výstup sa zníži. Keď je výstup nízky, medzi výbojom (DISCH) a zemou sa poskytuje cesta s nízkou impedanciou. Výstupný obvod môže odoberať prúd až 200 mA. Prevádzka je špecifikovaná pre napájanie 5 V až 15 V. Pri napájaní 5 V sú výstupné úrovne kompatibilné so vstupmi TTL.

Maximálny výstupný prúd: 200 mA

Prevádzková teplota Rozsah: 0 až 15 V 70 °C

Napájacie napätie: 4,5-16 V DC
