Súprava na učenie sa spájkovať SMD súčiastky

* súprava na svojpomocnú montáž SADA/Urob si sám *

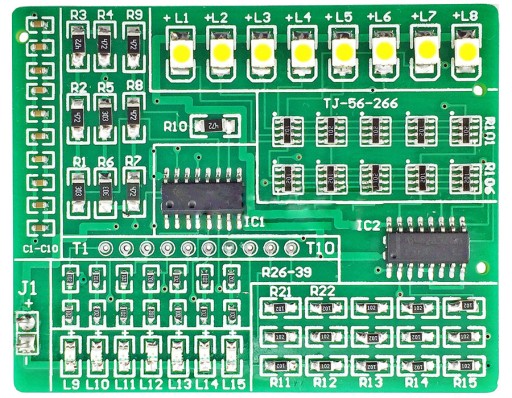

Vzdelávacia/didaktická súprava na svojpomocnú montáž typu KIT/Urob si sám umožňujúci praktický nácvik spájkovacích zručností elektronických súčiastok povrchovo montovaného typu SMD. Sada obsahuje viac ako 75 kusov elektronických súčiastok vo verzii SMD, t.j. viac ako 240 spájkovacích bodov na spájkovanie. Najpopulárnejšie typy SMD puzdier: rezistory, kondenzátory a integrované obvody v puzdrách min. 0402, 0603, 0805... Všetky prvky musia byť priletované na DPS zo stavebnice. Vďaka profesionálnemu prevedeniu DPS je vysoko odolná voči prehriatiu a iným chybám začínajúcich elektrotechnikov. Ponúkaný set je ideálnym riešením v procese vzdelávania a získavania zručností v spájkovaní SMD elektronických súčiastok. Môžeme s istotou spájkovať, pretože je to skúšobná plocha pre spájkovanie. Aj keď daný prvok prehrejeme alebo zničíme, nebude to veľká strata, pretože nejde o drahé a funkčné zariadenie. Na oplátku získame neoceniteľnú prax v spájkovaní SMD. Doska má aj elektronický systém LED osvetlenia.

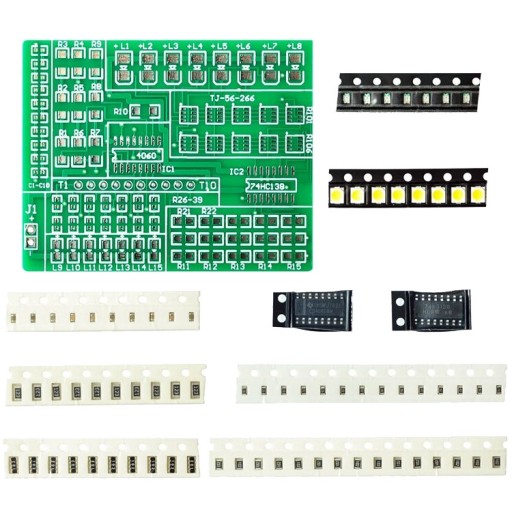

sada 76 kusov elektronických súčiastok SMD + doska plošných spojov pre hodiny spájkovania

technické údaje:

• súprava na vlastnú montáž/urob si sám
• naučenie sa spájkovať elektronické súčiastky SMD

  ► SMD rezistor 1206 x 10ks

  ► SMD rezistor 0805 x 15ks

  ► SMD rezistor 0603 x14ks

  ► SMD keramický kondenzátor 0603 x10ks

  ► SMD rezistor 0603 x 10ks

  ► LED SMD 0805 x 7ks

  ► SMD 3528 biela LED x 8ks

  ► SMD odporový rebrík x 10ks

  ► CD4060 SMD SOP16 integrovaný obvod x 1ks .

  ► integrovaný obvod 74HC138 SMD SOP16 x 1 ks

• elektronické súčiastky smd SVETELNÝ EFEKT
• cez 240 spájkovacích bodov, tzv. podložky
• profesionálne vyrobená doska plošných spojov
• obojstranná DPS s pokovovanými otvormi

• profesionálna zelená spájkovacia maska
• popis zostavy vytlačený na doske
• pocínované podložky a kolíky
• jednosmerné napájacie napätie: 4V až 6V
• rozmery potlačenej dosky: 59 mm x 48 mm
• Laminát FR-4, hrúbka 1,6 mm

Hodnotenie obtiažnosti:

• obojstranná doska plošných spojov s pokovovaním otvory
• maska ​​na spájkovanie - ÁNO
• popis zostavy na doske plošných spojov - ÁNO
• schéma - ÁNO
• schéma montáže - ÁNO
Prvky SMD na povrch: ÁNO
• prvky, ktoré vyžadujú dodržanie polarity: ÁNO
• po správnom zložení zariadenie nevyžaduje spustenie (funguje okamžite)
• súprava pre svojpomocnú montáž tzv KIT, DIY.
• všeobecné pokyny – príručka pre začínajúcich elektrotechnikov pri zostavovaní KIT kitov

súprava obsahuje:

• Doska plošných spojov
• všetky potrebné prvky na stavbu zariadenia

Ide o samomontážnu súpravu - spájkovanie pozostávajúce z dosky plošných spojov a sady elektronických komponentov. Konečný výsledok - funkčné zariadenie závisí len od zručností inštalatéra a jeho skúseností. Ak zariadenie nefunguje a pod., nie je možné vrátiť ani vymeniť spájkované prvky. Oprava je možná len za poplatok prostredníctvom našej služby - v prípade niektorých lacnejších montážnych súprav však cena služby prevýši hodnotu samotnej súpravy.

Schéma je znázornená priložené
