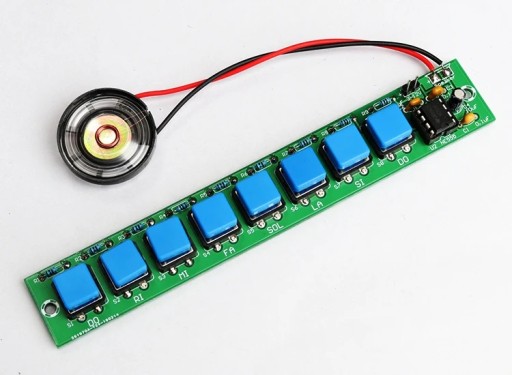

systém pre vlastnú montáž

, vyžaduje spájkovanie.

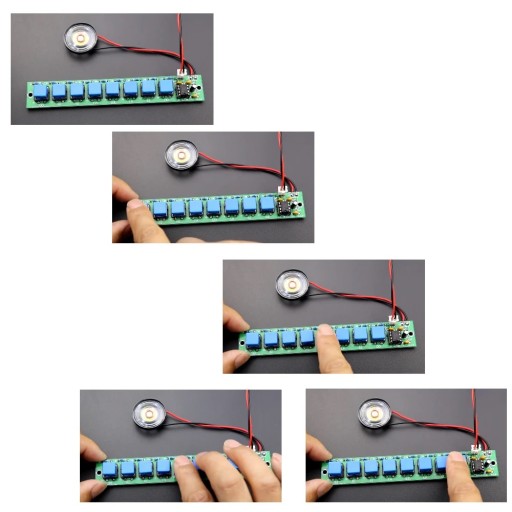

Každá klávesa generuje príslušný tón prehrávaný reproduktorom.

Jednoduchý systém , čas montáže 1 hodina .

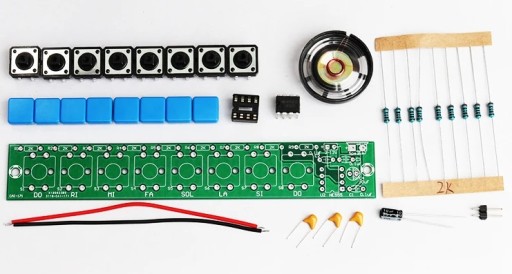

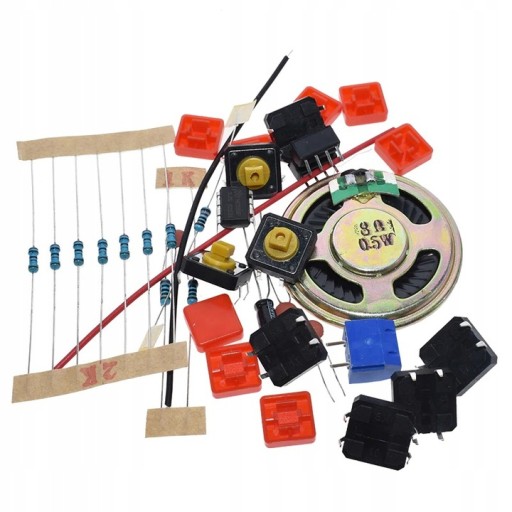

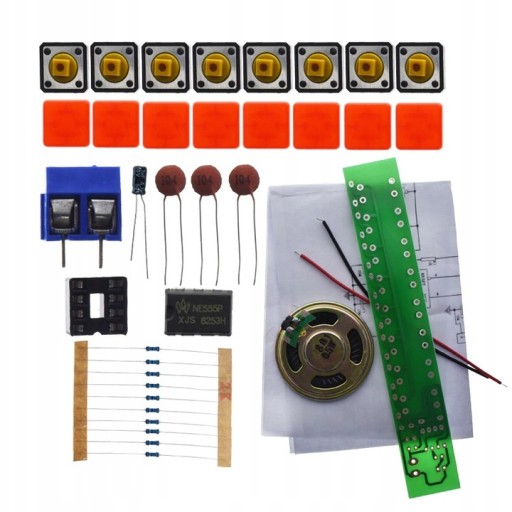

Sada obsahuje všetky prvky potrebné

na zostavenie systému.

Napájacie napätie 3V - 12V

2KΩ odpor: R1, R2, R3, R4, R5, R6, R7, R8, R9

0,1uF monolitický kondenzátor: C1, C2, C3

10uF elektrolytický kondenzátor: C4

Záhlavie 2P: napájanie

12*12 dotykové prepínače: S1, S2, S3, S4, S5, S6, S7, S8

12*12 dotykové kryt vypínača (modrý alebo červený) x8

NE555: U2

8-kolíkový konektor: U2

Malý reproduktor: LS1

Reproduktor kábel x2

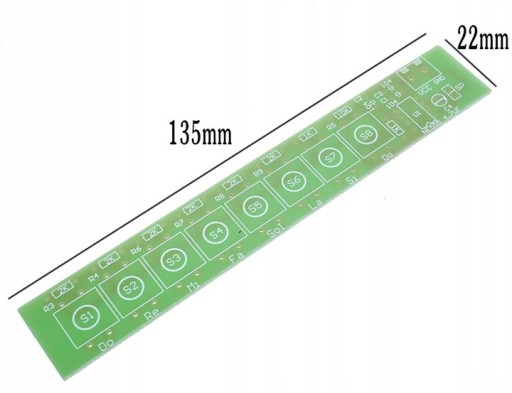

Veľkosť PCB: 140x22mm

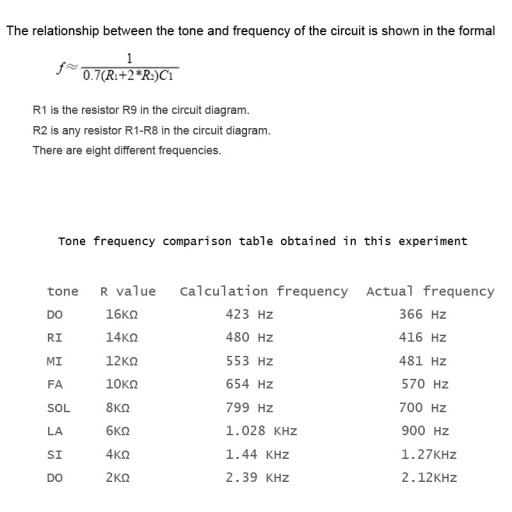

Okrem toho vysvetlenie fungovania systému a

získanie vhodných tónov

pomocou odpory.

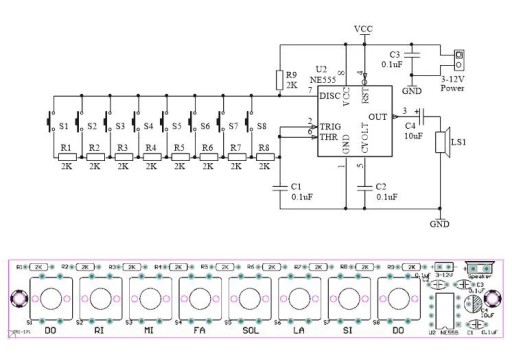

Systémy majú montážnu schému vytlačenú na doske. V prípade komponentov, ako sú kondenzátory, diódy, tranzistory, musíte venovať pozornosť polarite. V prípade LED je dlhšia noha plus +, väčšina prvkov má parametre popísané na kryte. Rezistory môžu mať pásikové označenie, ich odpor a toleranciu je možné odčítať pomocou kalkulačiek dostupných na internete alebo merať pomocou merača. Poradie montáže je zvyčajne ľubovoľné, v závislosti od dispozície najskôr montujeme najmenšie prvky.
