AVENTOS HF stredový pánt bez pružiny 78Z5500T MB V50 NI

Ekonomický pántový systém, ktorý ponúka správne riešenie pre mnohé stavebné situácie. Ide o rokmi overený systém kombinovanej technológie vkladania a otáčania.

• jednoduchá a racionálna inštalácia vďaka krátkej dojazdovej vzdialenosti
• vysoký komfort nastavenia a jednotné usporiadanie
• integrovaný odnímateľný zámok

Produkt značky BLUM

CLIP top Stredový pánt pre AVENTOS HF, sklápanie a sklápanie 134°, bez pružiny, box: na skrutky

Rozsah dodávky:

- 1 stredný pánt bez pružiny 78Z5500T MB V50 NI

Na správnu funkciu pántu je potrebná vodiaca lišta, ktorá je k dispozícii na našich iných aukciách.

Najčastejšie vyberané vodidlá sú:

• BL Clip vodiaca lišta pre skrutkovače. H-0mm 173L6100 MPL V500 NI, index 173L6100 V500
• BL Vedenie klipu rovné HF, HKS expando 177H3100E DUEPL V500 NI, index 177H3100E
• BL vedenie klipu s 01 Euro H-03 V500 NI, index 173L8100 V500

Technické údaje:

• Typy použitia: Stredný záves pre AVENTOS HF, sklopný
• Uhol otvorenia: 134
• Uzatvárací mechanizmus: bez pružiny
• Typ uzáveru: 90M2503
• Typ uzáveru: 70,1503
• Materiál krabice: Zinok
• Povrch krabice: poniklovaný
• Upevnenie krabice: skrutky
• Šírka príruby: 57
• Dĺžka príruby: 20
• Výška príruby: 3
• Priemer vyvŕtaného otvoru pre krabicu: 35
• Vzdialenosť medzi otvormi: 45
• Excentricita montážnych otvorov pre krabicu: 9,5
• Pleštička – hĺbka vŕtania: 12,6
• Min. rozmer vŕtania: 3
• Max. rozmer vŕtania: 6
• Rameno - typ materiálu: Oceľ
• Rameno - typ povlaku: poniklované
• Rozmer rušenia (výška ramena pántu): 21
• Typ nastavenia strany: pomocou skrutky
• Nastavenie strany: +/- 2 mm
• Typ nastavenia hĺbky: šnekový závit
• Nastavenie hĺbky : + 1 ,5/- 3 mm

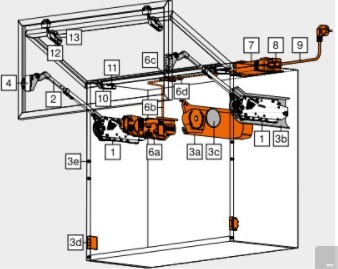

Ponúkaný produkt je použiteľný na pozícii číslo 13
