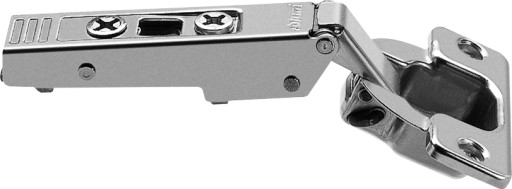

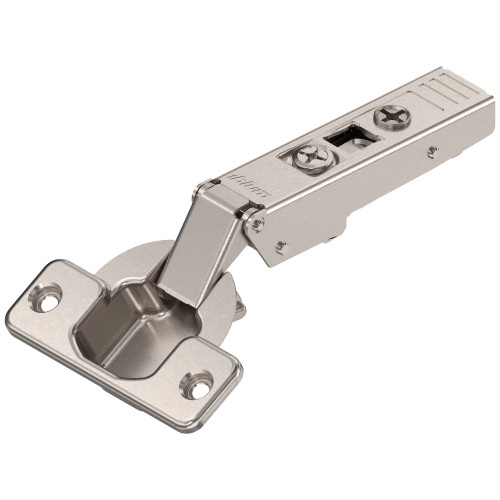

Horný pánt Aventos HF 120' 70T5550.TLMB V50

Ekonomický pántový systém, ktorý ponúka správne riešenie pre mnohé stavebné situácie. Ide o rokmi overený systém kombinovanej technológie vkladania a otáčania.

• jednoduchá a racionálna inštalácia vďaka krátkej dojazdovej vzdialenosti
• vysoký komfort nastavenia a jednotné usporiadanie
• integrovaný odnímateľný zámok

Produkt značky BLUM

Záves CLIP najvyššej kvality. 120°, Nadložné dvierka, bez pružiny, miska: na skrutky

Rozsah dodávky:

- 1 horný pánt 120' 70T5550. TLMB V50

Pre správnu funkciu pántu potrebujete sprievodcu, ktorý je k dispozícii na našich ďalších aukciách.

Najčastejšie vyberané vodidlá sú:

• Klipové vedenie pre skrutky. H-0mm 173L6100
• rovné Klipové vedenie HF, HKS expando 177H3100E
• Klipové vedenie s Euro H-0mm 173L8100

Technické údaje:

• Typy použitia: štandardný záves.
• Ohýbanie : Prekrývacie dvere
• Uhol otvárania: 120
• Uzatvárací mechanizmus: bez pružiny
• Varianty pántov: s pántom bez pružiny pre TIP-ON
• Typ koncovky: 90M2503
• Typ koncovky: 70.1503
• Materiál krabice: Oceľ
• Povrch krabice: poniklovaný
• Upevnenie škatule: skrutky
• Šírka príruby: 57
• Dĺžka príruby: 20
• Výška príruby: 3,2
• Priemer vŕtania škatule: 35
• Vzdialenosť medzi otvormi: 45
• Excentricita montážnych otvorov pre box: 9,5
• Pleštička - hĺbka vŕtania: 12,6
• Min. rozmer vŕtania: 3
• Max. rozmer vŕtania: 6
• Rameno - typ materiálu: Oceľ
• Rameno - typ povlaku: poniklované

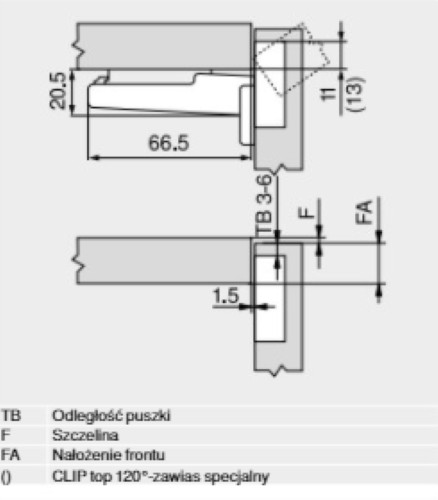

• Rozmer rušenia (výška ramena pántu): 20,5
• Pevný rozmer/ Výrobné nastavenie: 11
• Typ nastavenia strany: pomocou skrutky
• Nastavenie strany: +/- 2 mm
• Typ nastavenie hĺbky: šnekový závit
• Nastavenie hĺbky: + 3/- 2 mm
• Medzera dverí: 1,5

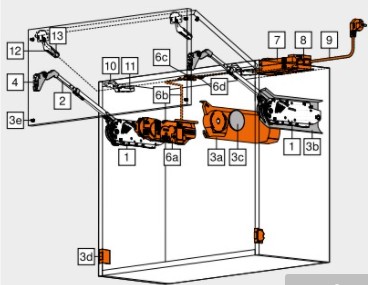

Aukčný predmet je vyobrazený na schéma nižšie číslo 10.

Na schéme sú znázornené komponenty dreveného čela alebo širokého hliníkového rámu.
