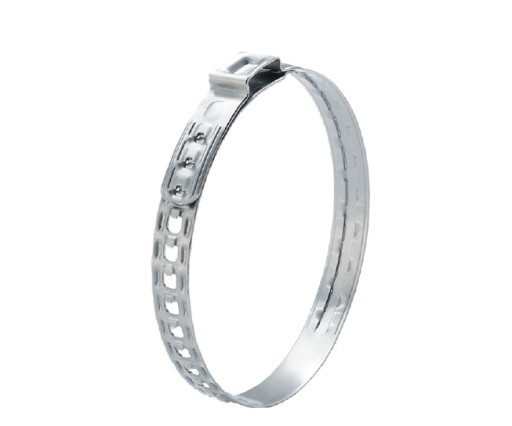

Nastaviteľné očko DualHook

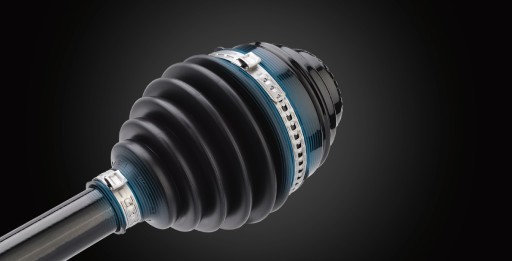

Odporúča sa ako náhradný diel pre kĺby s konštantnou rýchlosťou, vrátane TPE (termoplastických) krytov

VÝHODY

• vysoká odolnosť vhodná pre TPE (termoplastické) a gumené kryty
• jednoduché použitie, ergonomický dizajn
• vysoký stupeň tesnosti
• obmedzené požadované zásoby vďaka menšiemu počtu produktových čísel

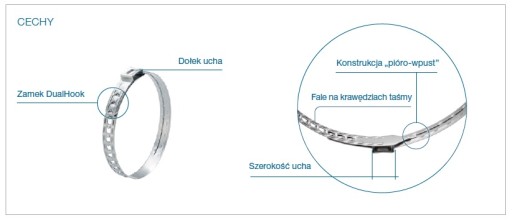

VLASTNOSTI

Optimalizovaný dizajn zámku: tri dvojité háky zaisťujú vysokú upínaciu silu

Vlny na okrajoch jamkovanej pásky: väčšia pevnosť pásky a nižšie riziko pretrhnutia

Dizajn s perom a drážkou: nízky profil StepLess® po celom obvode pásky a hladké vloženie pera do drážky

Okraje pásky bez otrepov: znížené riziko poškodenia pásky diely

TECHNICKÉ ÚDAJE

• materiál:nehrdzavejúca oceľ, č. materiálu 1.4301/UNS S30400
• odolnosť proti korózii podľa normy PN -EN ISO 9227:> 1000 h
• rozsah: 38,7-47,3 mm
• šírka × hrúbka: 9,0 × 0,6 mm
• šírka ucha: 10,7 mm
• odporúčaná upínacia sila: 3800 N

POPIS PRODUKTU

Nastaviteľné ušné svorky Oetiker DualHook sú inovatívne upevňovacie systémy navrhnuté špeciálne pre aplikácie vyžadujúce vysokú pevnosť a všestrannosť . Jednoduché použitie a ergonomický dizajn zaisťujú vysokú efektivitu práce.

Dizajn popruhu

Optimalizovaný dizajn zámku zaisťuje vysokú upínaciu silu. Horný a spodný popruh sú navzájom spojené pomocou troch háčikov DualHook. Jamky navyše zvyšujú pevnosť pásky. Vlny na oboch okrajoch pásky zaisťujú tesnosť a znižujú riziko pretrhnutia pásky. Vďaka špeciálnemu dizajnu zakončenia jazyka má celá čelenka nízky profil StepLess®.

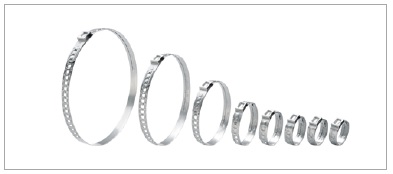

Väčší rozsah nastavenia a menej produktových čísel

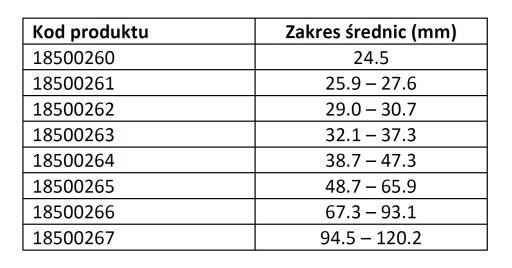

Oetiker's DualHook nastaviteľné náušníky sa vyznačujú širokou škálou priemerov, čo umožňuje znížiť požadované zásoby a počet produktových čísel. Celý sortiment pokrýva iba osem produktových čísel, z ktorých iba dve obsahujú svorky pre komponenty s veľkým priemerom.

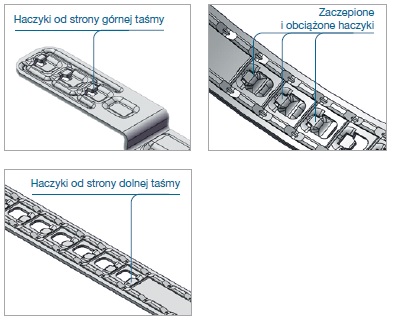

DualHook lock

Dokonale sa hodí do otvorov, háčiky nového zipsu Oetiker DualHook spájajú horný a spodný popruh. Tri háčiky DualHook umožňujú vysokú zatváraciu silu a jamky na oboch stranách každého otvoru zvyšujú pevnosť pásky.

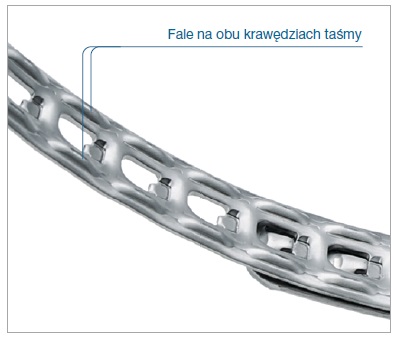

Vlny na okrajoch jamkovanej pásky

Vlny na oboch okrajoch pásky uľahčujú inštaláciu a zabezpečujú rovnomernú tuhosť po celom obvode. Tým sa zvyšuje pevnosť pásky a predchádza sa riziku pretrhnutia, ako aj skrúteniu a rotácii pásky.

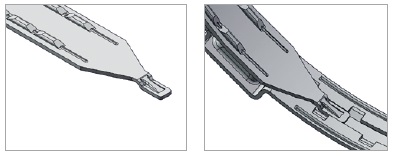

Dizajn s perom a drážkou

Náramok má po celom obvode na jazyku špeciálnu drážku. Špeciálna konštrukcia konca pera zaisťuje jeho hladké vloženie do drážky, vďaka čomu má celý pásik nízky profil StepLess®.

INŠTALÁCIA

Zatvorenie remienka

b>

Aby sa remienok správne uzavrel, vložte ho čo najďalej tak, aby háčiky zapadli do otvorov zodpovedajúce najmenšiemu možnému priemeru. Všetky tri háčiky na hornom a dolnom popruhu musia zapadnúť. Ak je zvonku správne zatvorený, koniec háčika na spodnom popruhu bude viditeľný.

Uzatváranie s prioritou sily

Očko svorky by malo byť utiahnite rovnomerne, bez prekročenia odporúčanej maximálnej upínacej sily. Vďaka tomu zostane napätie svorky konštantné a jednotlivé komponenty upínaného prvku a samotná svorka nebudú nadmerne zaťažované. Podľa terminológie Oetiker sa táto metóda nazýva „priorita sily“. Vďaka priorite sily sú pri každej montáži kompenzované akékoľvek rozmerové rozdiely. Výsledkom je, že radiálna tlaková sila zostáva počas každej montáže približne konštantná, bez ohľadu na zmeny rozmerov
