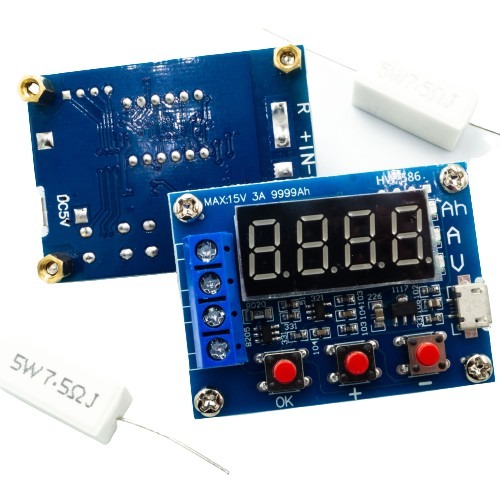

Odporúčaný ZB2L3 - merač kapacity batérie

Predložený tester kapacity batérie ZB2L3 slúži na testovanie nasledujúcich typov batérií:

• Li-Ion
• Ni-Mh
• Ni-Cd
• Li-Pol
• Li-Fe
• Pb

Merač funguje po privedení napätia 4,5 - 6 V cez micro USB port umiestnený na pravej strane zariadenia (napr. nabíjačka telefónu). Napätie testovanej batérie nesmie prekročiť 15V! Minimálne napätie batérie je 0,5 V.

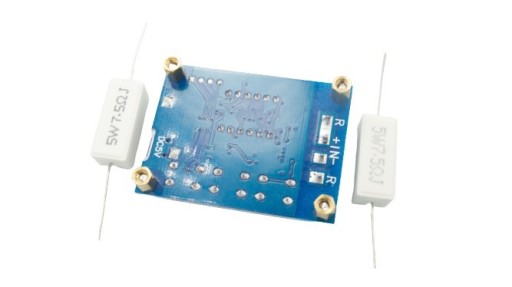

Maximálny rozsah merania testovanej batérie je 9999Ah. Chyba merania je 1%. Sada obsahuje odpory 2x 7,5 Ohm, 5W.

Špecifikácia:

• Napájanie: 4,5 - 6V cez micro USB
• Maximálne napätie testovaného článok: 15V
• Minimálne napätie testovaného článku: 0,5V
• Maximálna kapacita článku: 9999 Ah
• 2x 7,5 Ohm, vrátane rezistorov 5W
• li>

Zjednodušená používateľská príručka

1. Uistite sa, že je batéria úplne nabitá.
2. Pripojte batériu k testeru pomocou konektora plus na IN terminál (+) a znamienko mínus na IN(-). Spätné zapojenie poškodí modul.
3. Pripojte rezistor dodaný v súprave ku svorkám R.
4. Pripojte tester k napájaniu cez microUSB .
5. Stláčajte tlačidlo OK, kým sa LED dióda trikrát nerozsvieti. Počas testu volí rozsah vybíjania a poskytuje napätie batérie.
6. Na displeji sa zobrazuje aktuálne napätie, počet vybitých mAh a vybíjací prúd.
7. Skúšačka vybíja článku na nastavenú hodnotu napätia. V prípade automatického výberu si zariadenie samo určí napätie, na ktoré sa batéria vybije.
8. Po vybití sa na displeji zobrazí aktuálna kapacita batérie.
9. Meranie trvá veľa času, pretože vyžaduje vybitie batérie na určité napätie.
10. Tlačidlá + a - sa používajú na manuálne nastavenie. napätie, na ktoré sa má batéria vybiť.

Vybitie batériena príliš nízke napätie môže spôsobiť nenávratné poškodenie. Pred určením vybíjacieho napätia si prečítajte špecifikácie článku.

Indikácie chýb na displeji:

• Err1: napätie batérie presahuje 15 V
• Err2: napätie batérie je nižšie ako napätie 0,5 V
• Err3: Batéria neumožňuje zaťaženie alebo je vybíjací prúd príliš vysoký
• Err4: Vybíjací prúd presahuje 3,1 A
