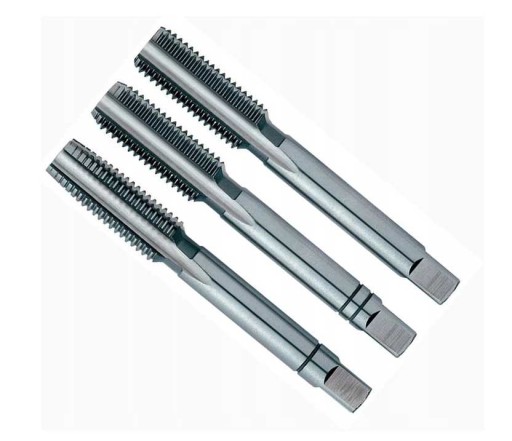

Súprava závitníkov M8x1,00:

Navrhnuté na všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5 d), v uhlíkovej konštrukčnej oceli, nízkolegovanej oceli a vysokopevnostná oceľ na odliatok do Rm <600 MPa.

Technické špecifikácie:

• typ závitu: metrický, pravidelný pravotočivý zákrut.
• tvrdosť: 60°HRc (+/-1°).
• počet drážok:4.
• profil závitu: uhol 60°.
• materiál: nástrojová oceľ legovaná NC6 (W-1.2063).

Normy:

• V súlade s normou: DIN-352/3-P.
• norma závitu: ISO DIN-13.
• li>
• Tolerancia závitu: ISO2 (6H).

Odporúčaný priemer otvoru pre závitovanie je ø7 0,0 mm.

Rozmery

• závit (d1): M8.
• Rozstup závitu (p) : 1,00.
• dĺžka celkovej časti (l1): 63 mm.
• dĺžka rukoväte vodiča (l2): 8 mm.
• priemer rukoväte vodiča (d2): štvorcový 4,9 mm.

Súprava sa skladá z 3 závitníkov:

• 1 odizolovač: s 8P skosením (8 závitov v reznej časti) a 5 ° vstupný uhol.

• Č. 2 medziľahlý: so 4P skosením (4 závity v reznej časti) a vstupným uhlom 10°

• Č.
