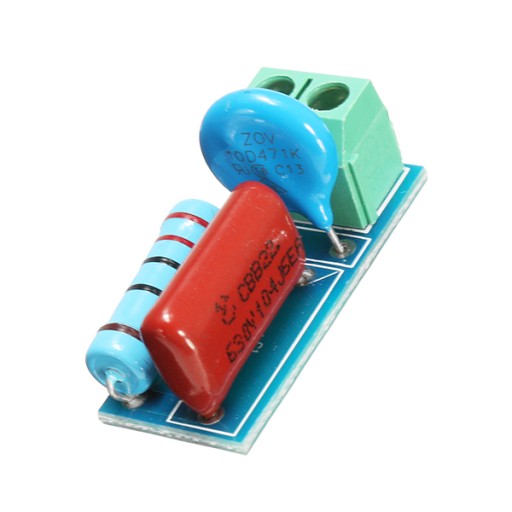

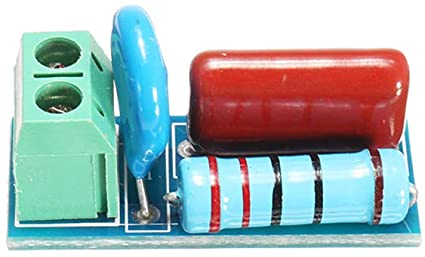

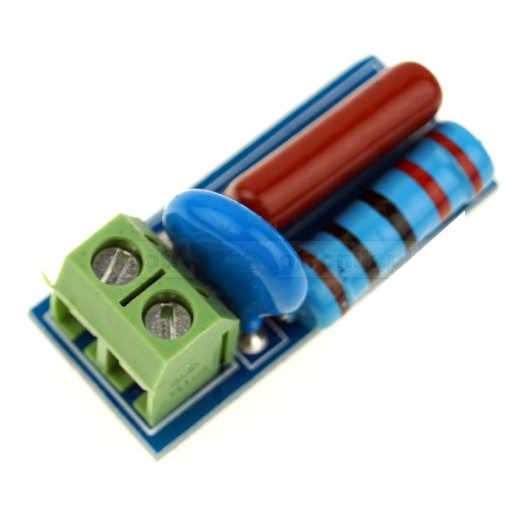

Systém odrušovača pre relé alebo tyristor

Systém odrušovača pozostávajúci z RC obvodu na ochranu kontaktov relé alebo tyristora. Pri indukčnej záťaži vzniká v momente spínania elektromotorická sila, ktorá môže poškodiť kontakty spínacieho prvku (relé). RC systém tento nepriaznivý jav eliminuje.

technické údaje:

• modul s odrušovacím RC obvodom na ochranu relé alebo tyristora
• používa sa na ochranu reléových alebo tyristorových kontaktov pre indukčné záťaže
• pre AC alebo DC indukčné záťaže 5 ~ 400 V
• výkon pod 1000W

• RC absorpčný obvod absorbuje indukovanú elektromotorickú silu zo záťaže
• varistor zabraňuje nadmernému kolísaniu napätia alebo prúdu

  (príliš vysoké hodnoty napätia alebo prúdu poškodzujú kontakty relé)

• chráni systém pred rušením
• ARk konektor na priskrutkovanie káblov
• obojstranná doska plošných spojov s pokovovanými otvormi
• rozmery dosky s potlačou: 34,2 mm x 14 ,7 mm

Návod na použitie: Tento modul je vhodný pre elektrické obvody obsahujúce indukčné záťaže so spínacími zariadeniami, ako sú relé a tyristory. Ponúkaný odrušovací modul sa zapája paralelne s dvomi výstupnými kontaktmi relé alebo paralelne s tyristorom, aby sa eliminovali účinky indukovanej elektromotorickej sily, ktorá môže poškodiť relé alebo tyristor.
