LED svetelný efekt - sviečky na torte, súprava na svojpomocnú montáž SÚPRAVA/urob si sám

SADA/SÚPRAVA na svojpomocnú montáž - vyžarovanie sviečok na torte. Diódy sa rozsvietia pri pôsobení tepla na termistor, napr. Tým sa tiež zapne bzučiak, ktorý vydáva melódiu Happy Birthday. Po sfúknutí sviece (diódy) zhasnú a melódia prestane hrať.

Princíp činnosti:

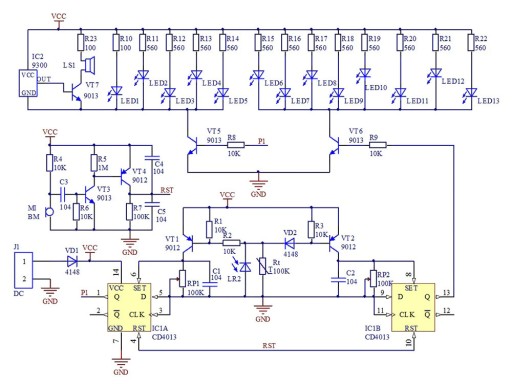

Obvod využíva D klopný obvod na vytvorenie RS klopného obvodu. Keď je napájanie zapnuté, diferenciálny obvod pozostávajúci z R7 a C4 generuje diferenciálny napäťový impulz, ktorý je privedený na svorku RST na IC1, čím sa obvod vynúti resetovať a svorka Q vyšle nízku úroveň do základného vypnutia. tranzistora VT5, VT6, VT5, VT6. LED nesvieti a bzučiak nezvoní. Keď sa termistor RT zahreje pomocou zapaľovača cigariet, odpor R1 sa náhle zmení na stav s nízkym odporom a tranzistory VT1 a VT2 sa zapnú postupne (RP1 a RP2 môžu upraviť čas zapnutia VT1 a VT2). a vytvorí sa vysoká úroveň. Impulz sa posiela na svorku SET IC1, svorka Q je nastavená na vysokú hodnotu a posiela sa do tranzistora VT5 a VT6. Tranzistory VT5 a VT6 sú zapnuté a bzučiak hrá pieseň. Nedostatok ohrevu termistora nemení stav obvodu. Efekt fúkania sviečky sa dosahuje fúkaním do mikrofónu. Keď používate ústa na fúkanie do MI elektretového mikrofónu, výstupný signál z MI elektretového mikrofónu sa posiela cez C3. Ak chcete VT3, zapne VI3. Porovnajte hodnotu odporu R5, takže kolektorový potenciál VT3 klesá, tranzistor typu PNP. Základný potenciál VT4 je tiež veľmi nízky, VT4 je zapnutý, vysiela impulz vysokej úrovne do konektora RST systému. Svorka Q sa zmení z vysokej na nízku, VT5, VT6 sa vypne, svetelná dióda sa vypne, bzučiak prestane hrať. Simulačný efekt hasiacich sviečok.

technické údaje:

• elektronický modul pre svojpomocnú zostavu DIY KIT

  ► elektronické sviečky

  ► svetelný efekt

  ► vstavaný termistor

  ► vstavaný reproduktor, ktorý po zapnutí modulu vydáva melódiu Happy Birthday

  ► napájacie napätie: 4 – 10V DC

  p>

  ► priechodné prvky: ÁNO

  ► SMD prvky: ÁNO

  ► doska s pokovovaním otvorov

  ► prvky s hodnotami vyznačenými na doske ( montážna schéma)

• obojstranná doska s pokovovanými otvormi
• ideálne na učenie sa spájkovať prvky s priechodnými otvormi

hodnotenie obtiažnosti:

• obojstranná DPS
• maska ​​na spájkovanie - ÁNO
• popis zostavy na doske plošných spojov - ÁNO
• schéma - NIE

• schéma montáže - NIE
• Prvky na povrchovú montáž SMD: ÁNO
• prvky vyžadujúce polarizáciu: ÁNO
• li>
• po správnej montáži zariadenie nevyžaduje uvedenie do prevádzky
• samomontážna súprava, tzv SADA, DIY.

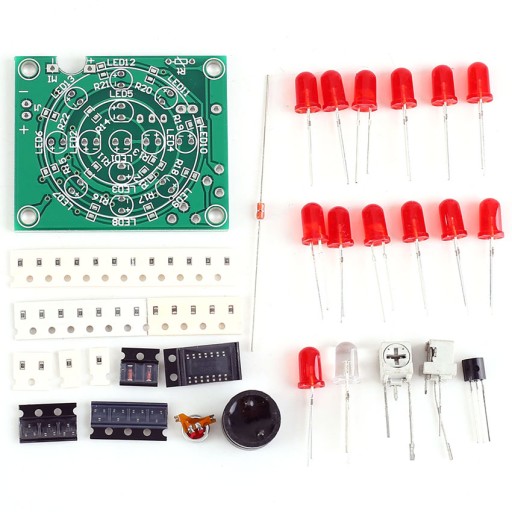

súprava obsahuje:

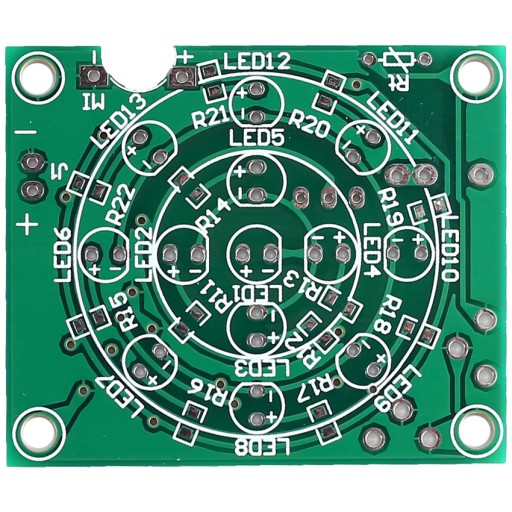

• dosku plošných spojov
• všetko potrebné prvky na stavbu zariadenia

Ide o stavebnicu pre svojpomocnú montáž - spájkovanie, pozostávajúcu z dosky plošných spojov a sady elektronických súčiastok. Konečný výsledok - funkčné zariadenie závisí len od zručností inštalatéra a jeho skúseností. Ak zariadenie nefunguje a pod., nie je možné vrátiť ani vymeniť spájkované prvky. Oprava je možná len za poplatok prostredníctvom nášho servisu - v prípade niektorých lacnejších montážnych súprav však náklady na servis prevýšia hodnotu samotnej súpravy.

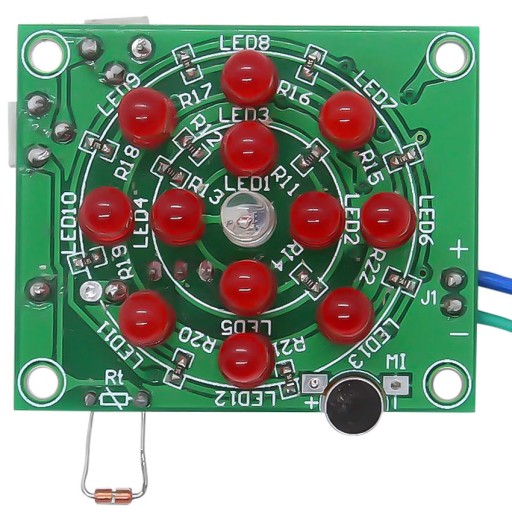

foto súpravy. zostavená súprava:
