MODEL S PORTOM USB-C A OCHRANOU

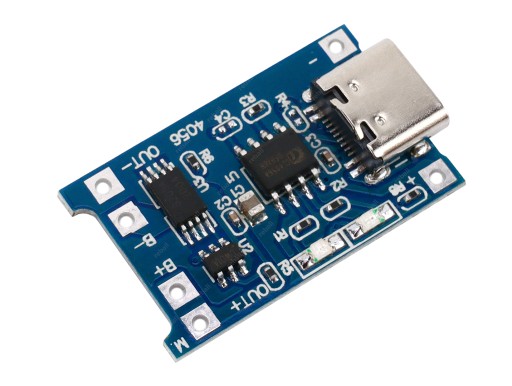

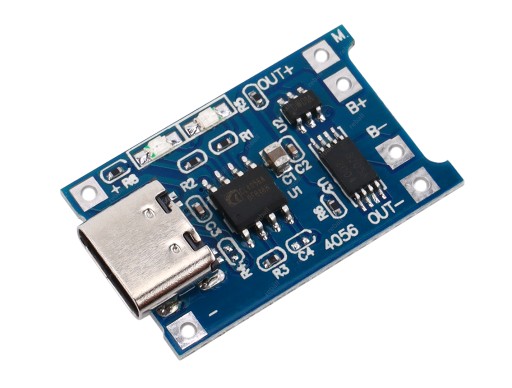

Automatická nabíjačka Li-Ion batérií, Li-Poly založený na systéme TP4056 s nabíjacím prúdom až 1A a ochranou článkov proti nadmernému vybitiu batérie pod 2,5 V.

Systém umožňuje jednoduché a rýchle nabíjanie článkov, napr. 18650 a iných typov batérií bez ochranného systému.

Zdrojom napájania môže byť USB-C port. alebo napätie priamo pripojené ku kolíkovým vstupom systému +/-.

Nabitá batéria, napr. 18650, by mala byť pripojená ku kolíkom B+/B-.

Cieľový systém, ktorý chceme napájať z batérií, by mal byť pripojený s OUT +/-.

Technické údaje:

• vstupné napätie: 4,5-5,5V
• konečné nabíjacie napätie: 4,2 V
• max. nabíjací prúd: 1A (predvolené nastavenie)
• Typ USB portu: USB-. C
• LED - signalizácia nabitia článku (červená dióda)
• LED - signalizácia úplného nabitia článku (modrá dióda)
• rozmery: 28mm x 17mm
• celková výška s portom USB-C 4 mm (po odstránení 3 mm zásuvky).
• rozsah prevádzkových teplôt: -10° až +85°
• obrátená polarita : nie
• prúdová ochrana: 3A
• li>
• ochrana článkov proti nadmernému vybitiu batérie pod 2,5V: áno

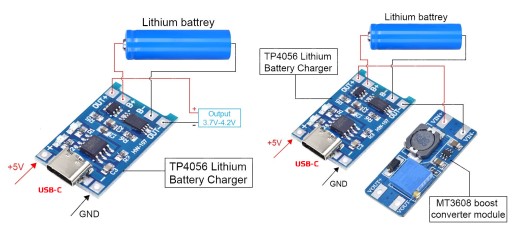

Modul dokáže pracovať s meničom zvyšujúcim napätie, napr. MT3608. Prúdový odber konvertora nesmie prekročiť 1A.

Pri nabíjaní článkov konvertor odpojte.

Modul je možné použiť na vytvorenie PowerBank.

Nabíjací modul sa predáva s nastaveným nabíjacím prúdom 1000 mA (1A).

Zmenou hodnôt odporu R3 môžete zmeniť nabíjací prúd.

Pre R3=1,22kOhm je nabíjací prúd 1000mA (1A).

Pre R3=2kOhm , nabíjací prúd je 580 mA.

Pre R3 = 5 kOhm je nabíjací prúd 250 mA.

Pre R3 = 10 kOhm je nabíjací prúd 130 mA.

Pre R3=20kOhm je nabíjací prúd 70mA.
