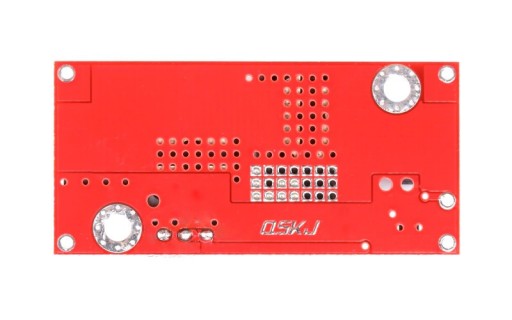

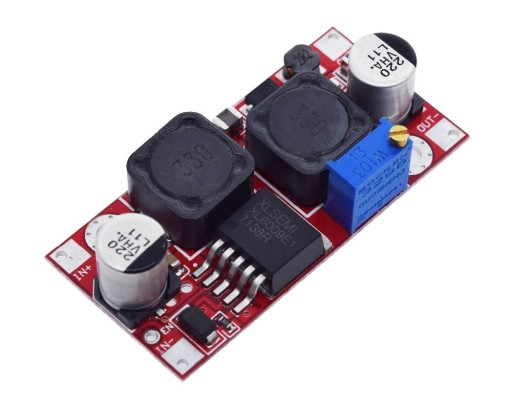

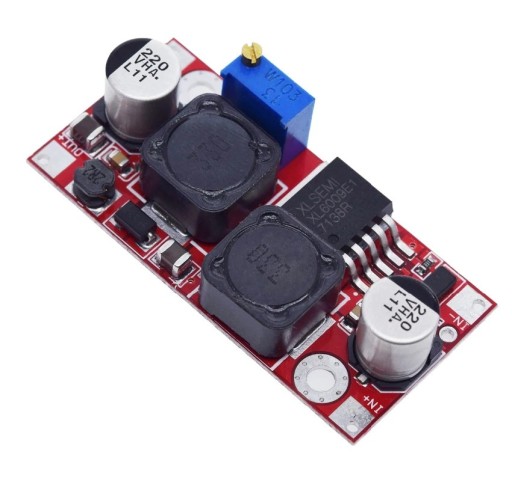

⚡ Modul prevodníka na zníženie alebo zvýšenie napätia - typ Automatický STEP-UP-DOWN ⚡

✔️ Umožňuje napájanie systémov iným napätím, ako je dostupnénapr. z batérií. Prevodník automaticky prepína medzi režimami STEP-UP (zvýšenie napätia) a STEP-DOWN (zníženie).

✔️ Menič je založený na osvedčenom a obľúbenom systéme XL6009 pracujúcom v impulznom režime, ktorý umožňuje dosiahnuť vysokú účinnosť pri nízkych stratách. Modul jeuniverzálnya umožňuje napájať aj zložité projekty založené na Arduine a ďalších.

✔️ Je ideálny pre napájanie z batérií, dodáva výstupu konštantné napätie nezávislé od stupňa nabitia (niekedy vyššie, inokedy nižšie ako na výstupe meniča).

✔️ Prevodník pracuje od 3,8V do 32V a umožňuje získať napätie od 1,25V do 35Vna výstupe prevodníka. Modul má aktivačný vstup ENABLE, ktorý umožňuje zapnutie a vypnutie prevodníka.

✔️ Viacotáčkový potenciometer umožňuje plynulé nastavenie výstupného napätia. Akonáhle je výstupné napätie nastavené, nemení sa v dôsledku zmien napájacieho napätia!

✔️ Systém XL6009 má lepšie parametre ako obľúbené systémy LM2577. Použitie vyššej frekvencie spracovania 400 kHz v porovnaní s LM2577 umožnilo miniaturizáciu indukčných prvkov.

✔️ Na aktiváciu konvertora by mal byť pin EN pripojený k IN+

✔️ Pod minimálnym napätím 3,8 V je konvertor nestabilný a na výstupe môže poskytovať vysoké napätie.

☆ Vstupné napätie: 3,8 V ~ 32 V

☆ Výstupné napätie: 1,25 V ~ 35 V

☆ Maximálny prúd: 4A

☆ Trvalý prúd: 2A

☆ Účinnosť: <94 %

☆ Frekvencia spracovania: 400 kHz

☆ Výstupné zvlnenie: 50 mV

☆ Regulácia záťaže: +/- 0,5 %

☆ Regulácia napätia: +/- 0,5 %

☆ Rozsah prevádzkových teplôt : - 40 ~ +85

☆ Rozmery: 50 x 24 x 14 mm
