Harmony XB5, plastové modulárne ovládacie a signalizačné prvky s priemerom 22 mm v sebe spájajú jednoduchosť inštalácie, efektivitu, flexibilitu, moderný dizajn a pevnosť, vďaka čomu spĺňajú požiadavky priemyselných aplikácií.

Objavte nové možnosti personalizácie pre vybrané aplikácie.

Základné parametre

• Sortiment produktov: Harmony XB5

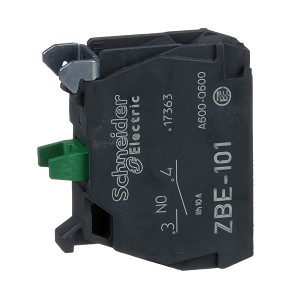

• Typ produktu alebo komponentu: Kontaktný blok
• Krátky názov zariadenia: ZBE
• Stupeň krytia IP: IP20 podľa IEC 60529
• Kontaktná prevádzka: Pomalá prevádzka
• Typ bloku kontaktov : Jeden
• Účel kontaktov: Štandardné kontakty
• Pripojenia – terminály: Skrutkové svorky, <= 2 x 1,5 mm² s káblovým okom podľa EN 60947-1, Skrutkové svorky,>= 1 x 0,22 mm² bez káblového oka podľa EN 60947-1

Ďalšie parametre

• Hmotnosť produktu: 0,011 kg
• Typ a usporiadanie kontaktov : 1 NO
• Zdvih pohonu: 2,6 mm (bez zmeny elektrického stavu), 4,3 mm (celková dĺžka zdvihu)
• Hnacia sila: 2,3 N ŽIADNA zmena elektrického stavu
• Mechanická odolnosť: 10000000 cyklov
• Uťahovací moment: 0,8…1,2 N.m podľa EN 60947-1
• Kontaktný materiál: Zliatina striebra (Ag/Ni)
• Ochrana proti skratu: 10 A poistková skrinka typu gg podľa EN/IEC 60947-5-1
• Menovité izolačné napätie [Ui]: 600 V (stupeň znečistenia 3) podľa EN 60947-1
• Menovité impulzné výdržné napätie [Uimp]: 6 kv podľa EN 60947-1
• Menovitý prevádzkový prúd [Ie]:3 A pri 240 V, AC-15, A600 podľa EN/IEC 60947-5-1
• elektrická odolnosť: 1000000 cyklov, AC-15, 2 A pri 230 V, prevádzková rýchlosť <3600 cyklov/h, faktor zaťaženia: 0,5 podľa EN/IEC 60947-5-1
• Montáž bloku: Predná montáž

​Harmony XB5 je modulárny rad plastových tlačidiel a svetiel pre Ø22 mm. Ponuka poskytuje plnú funkčnosť a umožňuje mnoho konfigurácií produktov určených pre priemysel.

• Odolnosť voči mechanickému nárazu až do IK03
• Zvýšená mechanická pevnosť pre vybrané riešenia
• Komponenty zostavené používateľom pomocou samostatných prvkov a bežného príslušenstva
• Rozsah prevádzkových teplôt -40 °C až 70 °C
• Konektor s páskou
• Pripojenia pomocou skrutkových svoriek, kontaktov pre dosky plošných spojov
• Elektrický kontakt s nízkou záťažou
• Podsvietené šošovky „chránené LED“
• Zvýšené krytie IP pre vybrané riešenia IP66, 67 , 69, 69K"
• Súlad s normami IEC, UL, CSA, CCC EAC, CE

Výhody

Vyvíjajte súplnou dôverou

Táto skupina produktov, navrhnutá pre priemysel, kombinujejednoduchosťinštaláciu,flexibilitu a odolnú konštrukciu. Dômyselný uzamykací systém pozostávajúci z hlavy a tela so západkami, utiahnutý iba jednou skrutkou, zaisťuje jednoduchú, ale bezpečnú inštaláciu.

Aplikácie

• Priemysel: výrobcovia strojov (automobilový, textilný, drevársky priemysel), výrobcovia ovládacích panelov
• Sektor služieb a infraštruktúra: výrobcovia elektrických rozvádzačov, verejné práce, stavebníctvo, letiská
