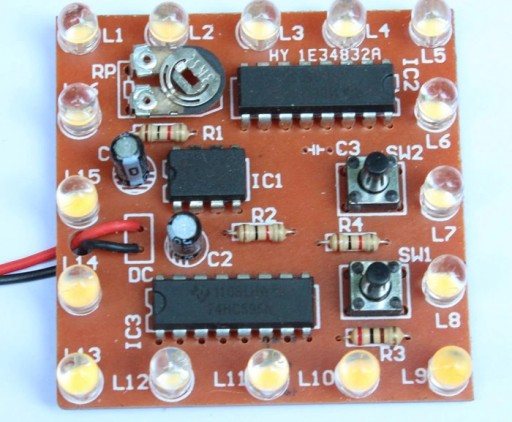

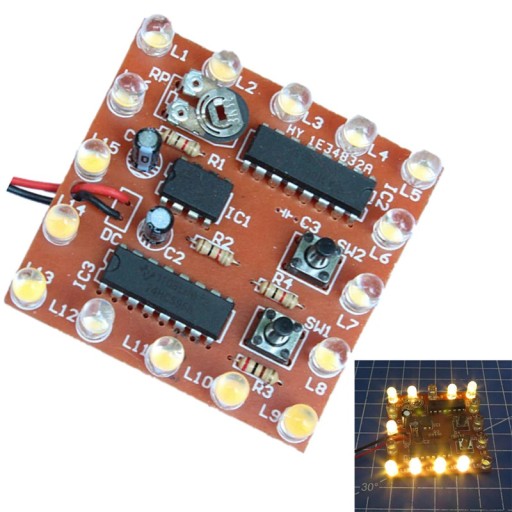

Tečúca voda 16 kanálov 16 lekcií spájkovania LED

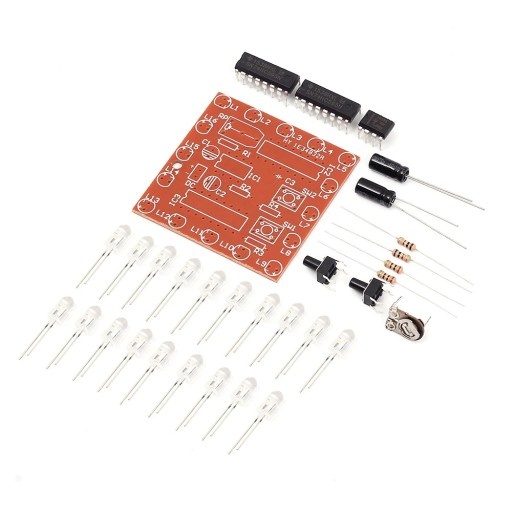

Samomontážny systém, vyžaduje spájkovanie.

Náročnosť systému Jednoduchá, montážny čas 50 minút.

Jadrový obvod je NE555 a 74HC595, dva prepínače môžu zmeniť stav osvetlenia počiatočného bodu LED a svetelný cyklus, aby ste dosiahli náhodnú kombináciu prúdenia, stlačte tlačidlo sw1 alebo sw2. LED diódy majú ultra jasný biely teplý odtieň.

Princíp:

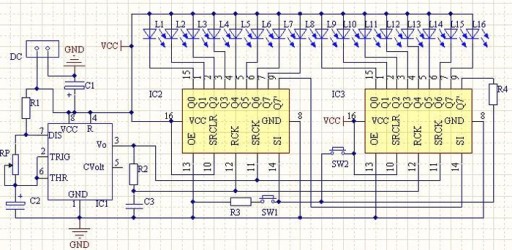

Bistabilný obvod tvorený NE555 a 74HC595 môže generovať oscilačný impulz a úprava RP môže zmeniť frekvenciu oscilácií tak, že dokáže meniť rýchlosť prúdenia. 74HC595 má 8-bitový posuvný register a pamäťové zariadenie, funkciu trojstavového výstupu. Posuvný register a pamäťové zariadenie majú nezávislé hodiny.

Prevádzkové napätie 4,5-5V

49,5*49,5mm

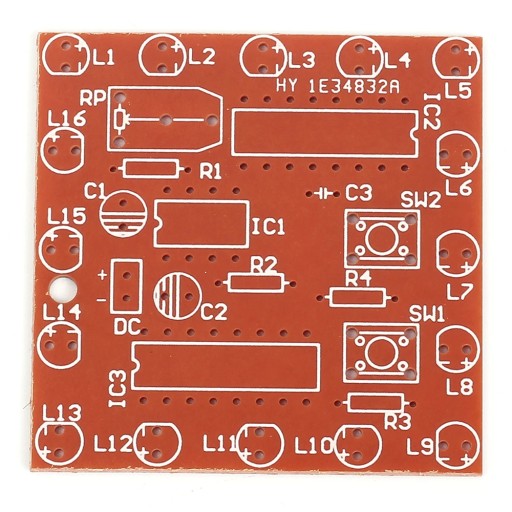

Systémy majú montážnu schému vytlačenú na doske. V prípade komponentov, ako sú kondenzátory, diódy, tranzistory, musíte venovať pozornosť polarite. V prípade LED je dlhšia noha plus +, väčšina prvkov má parametre popísané na kryte. Rezistory môžu mať pásikové označenie, ich odpor a toleranciu je možné odčítať pomocou kalkulačiek dostupných na internete alebo merať pomocou merača. Poradie montáže je väčšinou ľubovoľné, v závislosti od dispozície najskôr montujeme najmenšie prvky.
