Filter subwoofera, svojpomocne, AVT2449 - sada na spájkovanie pre domácich majstrov! (vyžaduje spájkovanie)

Výrobca: AVT SPV

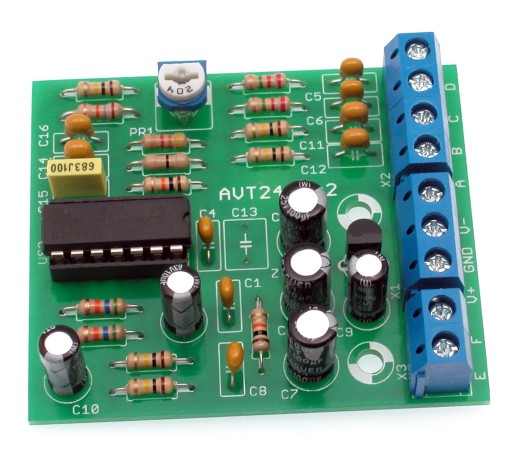

Orientačná fotografia zobrazujúca spájkovanú súpravu.

Vlastnosti:

• frekvenčná odozva: 18Hz...150Hz (pre prvky dodávané v súprave)
• 2 sady vstupov: linkový vstup a vstup umožňujúci odoberanie signálu priamo z reproduktorových výstupov akéhokoľvek zosilňovača
• súčet signálovz oboch stereo kanálov
• napájacie napätie: jednotlivé v rozsahu 10.. .35V alebo symetrické ±5...±16V
• Rozmer DPS 58x50 mm
• súprava obsahuje DPS, dokumentáciu, súbor prvkov uvedených v dokumentácii a odkaze pdfnižšie a naprogramovaný obvod (ak je v projekte prítomný)

Jednoduchý obvod s tromi funkciami, ktorý výrazne uľahčuje implementáciu kanála subwoofera audio systému:

1. spočítava signály z oboch stereo kanálov
2. odfiltruje zbytočné vyššie frekvencie
3. poskytuje dva signály s opačnými fázami, čo umožňuje jednoduchú konštrukciu mostíkového zosilňovača.

Zariadenie odporúčame najmä elektroakustikom, hudobníkom a dizajnéri audio zariadení.

Pred nákupom si prečítajte dokumentáciu

Dokumentácia je k dispozícii na (kopírovať odkaz do nového okna prehliadača)

http://serwis.avt.pl/manuals/AVT2449 .pdf
