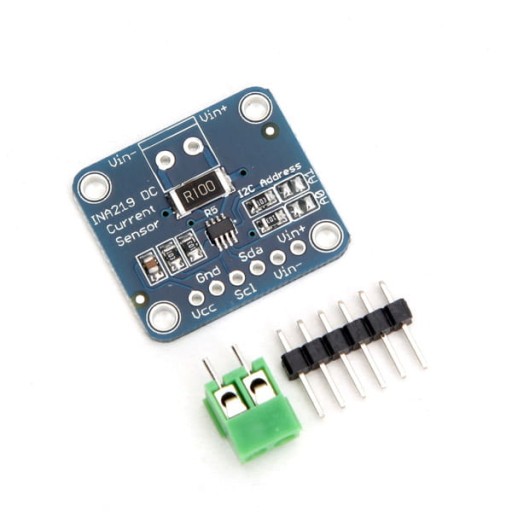

Modul so systémom INA219 - obojsmerný prúdový a výkonový snímač, pracujúci s bočným odporom (0,1Ω). Výsledok merania sa odčíta digitálne cez zbernicu I2C. Činnosť systému zahŕňa meranie poklesu napätia na bočnom rezistore a odčítanie nameraného napätia Na základe týchto hodnôt môžeme odčítať hodnotu pretekajúceho prúdu a výkonu spotrebovaného záťažou.

Špecifikácia

• napájacie napätie a prevádzkové napätie digitálnej časti: 3-5V
• namerané napätie: 0-26V
• maximálny meraný prúd: 3,2A
• presnosť: 1%, 12 bit AD prevodník
• rozlíšenie: 0,1μA
• čítanie výsledkov merania: digitálne, zbernica I2C
• možnosť zmeny adresy na I2C zbernici pomocou rezistorov

Dokumentácia

• http:// www.ti.com/lit/ds/symlink/ina219.pdf
• podrobný popis a príklad fungovania pomocou Arduina: http://www.jarzebski.pl/arduino/czujniki-i-sensory/cyfrowy -czujnik-pradu-mocy-ina219.html
