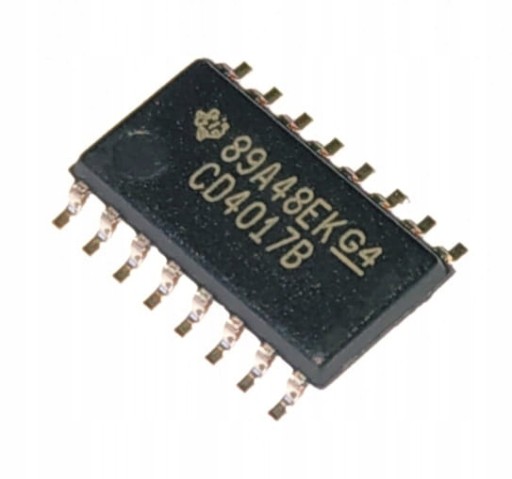

Nové originálne čipy CD4017BNSR od Texas Instruments

(CD4017BNSR) Binárne počítadlo/dekodér

Johnsonovo počítadlo s 10 dekódovanými výstupmi. Vstupy zahŕňajú signály CLOCK, RESET a CLOCK INHIBIT. Činnosť Schmittovej spúšte vo vstupnom obvode CLOCK poskytuje tvarovanie impulzov, ktoré umožňuje neobmedzené časy nábehu a poklesu vstupného impulzu hodín. Ak je signál BLOKOVANIA HODÍN nízky, tieto počítadlá sa posunú o jeden impulz pri kladnom prechode hodín. Posun počítadla cez hodinovú linku je zablokovaný, keď je signál BLOKOVANIE HODÍN vysoký. Vysoký signál RESET vynuluje počítadlo. Použitie konfigurácie počítadla Johnson umožňuje rýchlu prevádzku, 2-vstupové hradlové dekódovanie a bezpulzné dekódované výstupy. K dispozícii je protiblokovacia brána, ktorá zabezpečuje správnu postupnosť počítania. Dekódovaný výstup je zvyčajne nízky a vysoké hodnoty dosahuje iba v príslušnom dekódovanom časovom úseku. Každý dekódovaný výstup zostáva vysoký počas jedného úplného hodinového cyklu. Signál CARRY-OUT dokončí cyklus každých 10 hodinových cyklov na hodinovom vstupe CD4017B a použije sa na taktovanie ďalšieho zariadenia v reťazci počítania viacerých zariadení. CD4017B sa dodáva v malom balení so 16 pólmi (prípona NSR).

Technické špecifikácie:

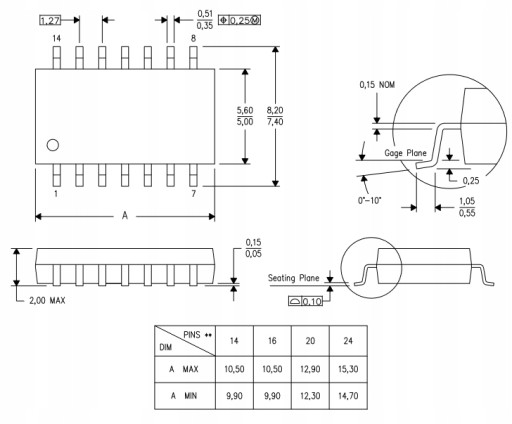

Balenie SO-16 (NSR)

Počet kolíkov 16

Bity počítadla funkcií (#) 4

Technologická rodina CD4000

Napájacie napätie (min.) 3V

Napájacie napätie ( Max) 18 V

Typ vstupu Štandardný CMOS

Typ výstupu Push-Pull

Vlastnosti:

- Vyvážené výstupy

- Štandardná rýchlosť (tpd> 50ns),

- Kladný vstup upínacej diódy
