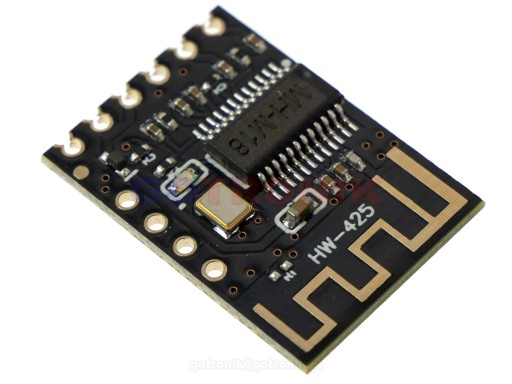

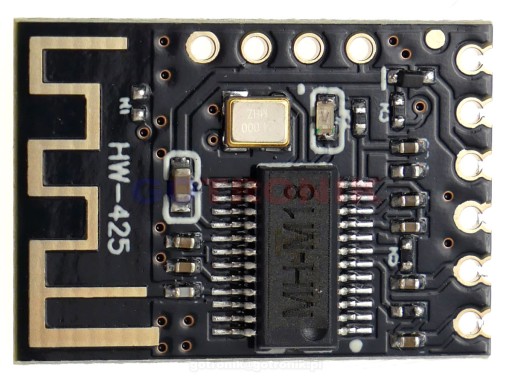

MH-M18 Bluetooth 4.2 audio prijímač

Bluetooth modul slúžiaci ako prehrávač súborov MP3, WAV, WMA, FLAC a APE. Systém umožňuje rozšíriť možnosti rádia alebo zosilňovača bez továrensky zabudovaného Bluetooth. Signál z modulu je privádzaný do vstupného obvodu, predzosilňovača v audio obvode. Modul sa pripojí automaticky po spárovaní so zariadením. Modul je možné ovládať pomocou tlačidiel, ktoré je potrebné svojpomocne prispájkovať. Napájacie napätie je 5V. Ako zdroj energie možno použiť aj 3,7V batériu s dodatočnou ochranou proti skratu.

Modul audio prehrávača Bluetooth MH-M18

technické údaje:

• Modul audio prehrávača MH-M18 Bluetooth
• podporuje prenos Bluetooth 4.2
• dvojkanálové prehrávanie bezstratové stereo
• ovládanie tlačidlom (nie je súčasťou balenia) )
• rozmery: 23 x 16 x 10 mm
• rozteč otvorov pre spájkovacie vodiče: 2,54 mm
• automatické spojenie so spárovaným zariadením
• dekódovanie: WAV/WMA/FLAC/APE/MP3
• počet kanálov: 2

• napájanie: 5V
• možno napájať z 3,7V batérie – nutná skratová dióda
• LED indikátor pripojenia zdroja zvuku

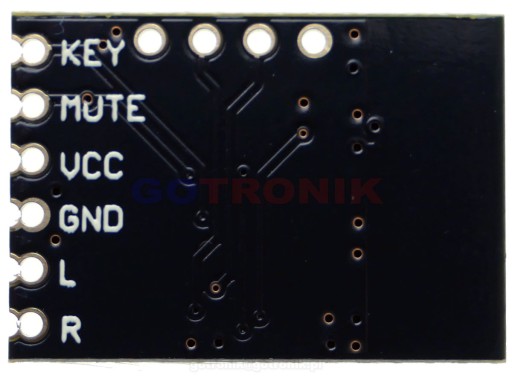

Popis pinov:

► KEY – možnosť ovládania pomocou tlačidiel podľa schémy

► MUTE – stlmenie (na stlmenie privedením 3,3V napätia)

► VCC – napájanie +

► GND – zem „-“

► L – ľavý kanál

► R – pravý kanál

Spôsob pripojenia:

Po správnom pripojení modulu podľa popisu spárujte modul so zariadením, napr. telefónom alebo tabletom.

Poznámky a spôsob pripojenia:

p>

1. Po zapnutí telefónu vyhľadajte zariadenia Bluetooth s názvom MH-M18.

2. Keď Bluetooth nie je pripojené, LED indikátor bliká. Počas pripájania svieti LED trvalo

3. Počas prehrávania LED dióda pomaly bliká.

4. MUTE: keď je na konektor privedené napätie 3,3 V, zvuk sa neprehráva. Keď nie je signál, modul funguje a hrá.

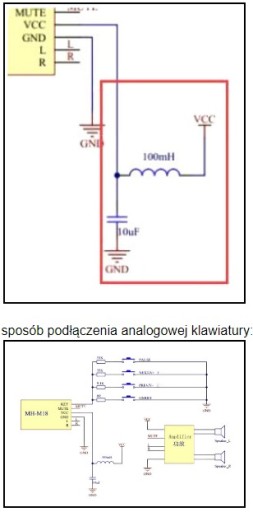

5. Tlačidlá musia byť zapojené podľa schémy. Hodnoty prvkov musia byť zachované pre správnu funkciu zariadenia (vyžaduje dodatočné odpory ako na obrázku)

6. V predvolenom nastavení je hodnota hlasitosti nastavená na 100 %. Ak je hlasitosť nastavená pod 15 % a napájanie je vypnuté, po opätovnom vypnutí bude na úrovni 15 %.

7. Štandardne je napájanie 5V. Ak používate lítium-iónovú batériu, odspájkujte diódu a prispájkujte odpor alebo prepojku 0 Ohm.

8. Pri použití vysokovýkonných zosilňovačov sa odporúča použiť dodatočný externý LC filter. To má vplyv na kvalitu zvuku, keď je telefón napríklad napájaný nabíjačkou.
