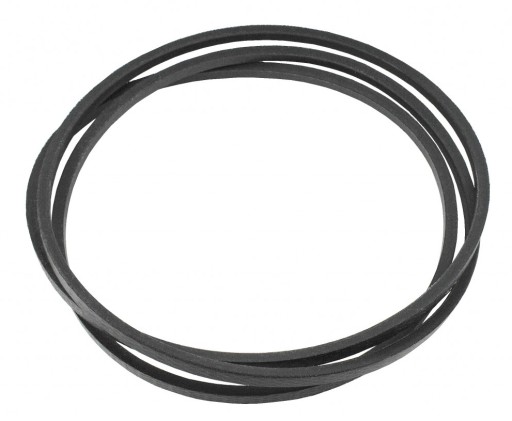

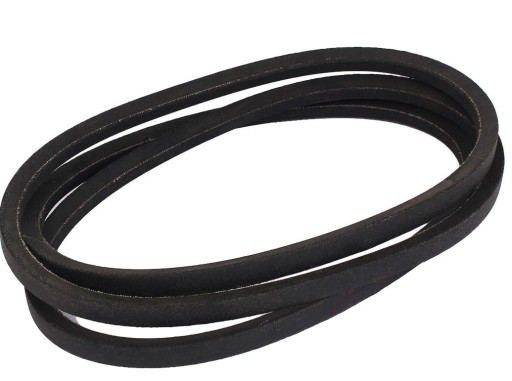

Klinový remeň Z HZ Z 2000 Z2000 HZ2000 HZ 2000

KLINOVÝ REMEŇ Z 2000

KLINOVÝ REMEŇ HZ 2000

Ø 2000 mm - dĺžka rozstupu remeňa

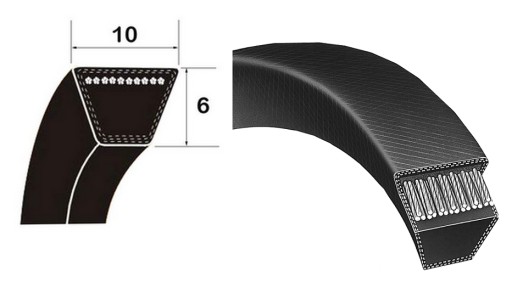

Rozmery remeňa Z 2000 (mm)

Dĺžka rozstupu Lp = 2000 mm

Vonkajšia dĺžka Lz = Lp + 16 mm

Vnútorná dĺžka Lw = Lp - 22 mm

Šírka pásu b 10 mm

Výška pásu h 6 mm

Hmotnosť 1 metra pásu: 0,064 kg

Klinové remene sa v priereze usadzujú, majú tvar rovnoramenného lichobežníka alebo lichobežníka. Tento tvar zaisťuje vysokú treciu silu s nízkym predpätím remeňa. Umožňuje tiež dobrú spoluprácu s kladkami malého priemeru, okolo 40÷80 mm, kvôli požadovanému malému uhlu ovinutia. V súčasnosti sa klinové remene vyrábajú v dvoch typoch konštrukcie: kryté remene alebo remene so skosenými stranami. Nosné vlákna v obalených pásoch ležia medzi gumeným jadrom a gumeným poťahom, pričom celý pás je obalený ochrannou tkaninou, nazývanou wrap alebo cover fabric, ktorá zvyšuje tuhosť pásu v priečnom smere. Jadro je nosná časť remeňa, ktorá je uložená v drážke kladky cez omotávku, pričom obal je roztiahnuteľná vrstva, ktorá z vonkajšej strany prekrýva nosné vlákna. Pásy so zrezanými stranami, nazývané tiež pásy s otvorenými bočnými plochami, nemajú kryt. Tuhosť v smere pohybu pásu pri súčasnej pružnosti pásu v smere pohybu je dosiahnutá vďaka tvaru vlákien výplňového materiálu priečne k smeru pohybu. Vlákna molekúl materiálu - najčastejšie elastoméru - sú usporiadané čelne k bočným plochám. To zaisťuje vysokú odolnosť bočných plôch proti opotrebovaniu. Bočné plochy remeňa sú navyše leštené, čo zvyšuje ich hladkosť a presnosť. Navyše, tvar prierezu nepodlieha výrazným deformáciám pri ohýbaní na kladke, preto nedochádza k zmenšeniu kontaktnej plochy. Preklz remeňa je malý a prenášaná sila je vyššia pri podobných rozmeroch v porovnaní s krytým remeňom.
