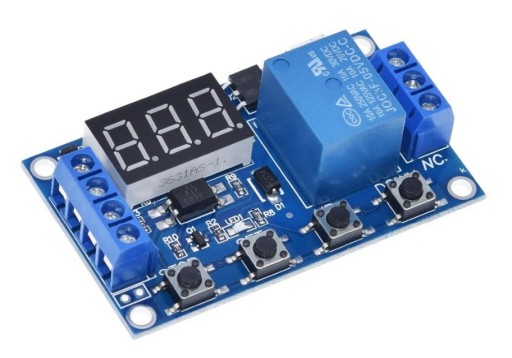

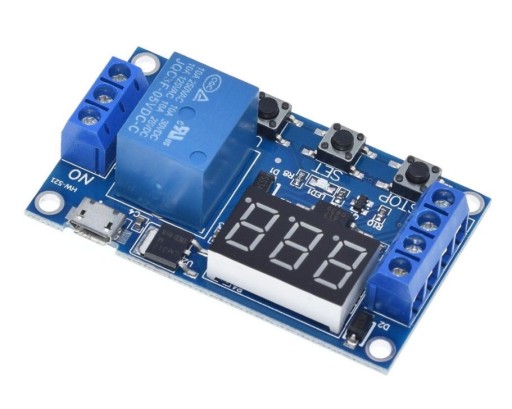

ČASOVÉ RELÉ 0-999min ČASOVÝ CYKLICKÝ SPÍNAČ 6-30V / 0-250VA C SO SPÚŠŤAČOM

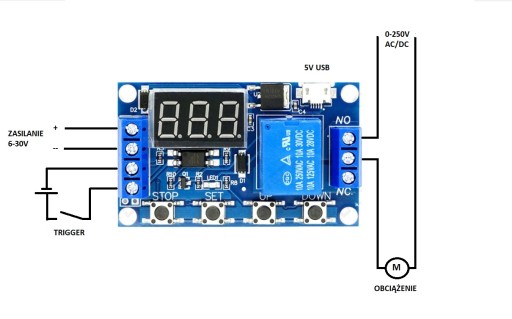

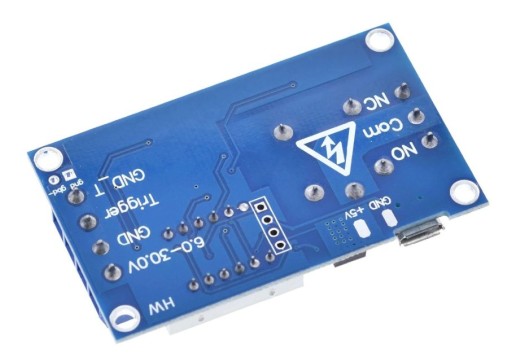

Univerzálny mikroprocesorový časový modul ponúkajúci niekoľko funkcií v závislosti na zvolenom prevádzkovom režime, napájané 6-30V (GND - mínus, 6-30V - plus) alebo 5V (z microUSB). Riadiaci signál je daný medzi TRIGGER a GND_T. Výstup NO / COM / NC je izolované relé, ktoré dokáže spínať napätia 0-250VAC/DC a prúdy až do 10A Funkcia sa ovláda tlačidlami SET, STOP, UP, DOWN.

Na prepnutie pre výber režimu, podržte SET na 2 sekundy a potom pomocou tlačidiel HORE/DOLE vyberte prevádzkový režim:

• 1.1: Po zadaní impulzu spúšťaču systém zapne relé, odpočítava OP čas a odpojí ho, počas odpočítavania je signál Trigger ignorovaný
• 1.2: Po vydaní impulzu Triggeru systém zopne relé, odpočíta OP čas a odpojí ho, počas odpočítavania signál Trigger predĺži čas odpočítavania o nastavenú hodnotu
• 1,3: Po zadaní impulzu do Triggera systém zopne relé, odpočíta OP čas a odpojí ho, počas odpočítavanie, signál Trigger vypne relé a odpočítavanie.
• 2: Po zadaní impulzu do Triggera systém začne počítať čas CL (oneskorenie), potom zapne relé na OP čas. a odpojí ho. Počas odpočítavania je signál Trigger ignorovaný
• 3.1: Po zadaní impulzu do Triggera systém zopne relé, odpočíta OP čas, potom ho na čas CL odpojí a následne zapne znovu zapnuté - počet cyklov zapnutia a vypnutia je určený parametrom LOP
• 3.1: Po objavení sa napájania (spúšťací vstup je irelevantný) systém zopne relé, odpočítava OP čas, potom ho na čas CL odpojí a potom znova zapne - počet cyklov zapnutia a vypnutia sa nastavuje parametrom LOP

Opätovné stlačenie SET umožňuje zvoliť čas každého režimu (OP/CL) a počet opakovaní LOP. Časový rozsah meníme podržaním STOP pri zadávaní času podľa. schéma

XXX. 1-999 str.

XX.X 0,1-99,9 str.

X.X.X. 1-999 min.

Okrem toho môžete systém prepnúť do režimu spánku dlhším podržaním tlačidla STOP, kým sa nezobrazí CP, a deaktiváciou režimu spánku opätovným podržaním tlačidla STOP, kým sa nezobrazí d.

Modul si zapamätá nastavenia po výpadku napájania

Vstup s optoizoláciou. Vstupným signálom môže byť napájacie napätie alebo akýkoľvek signál s prúdom v rozsahu 5-40mA (cca 7V - až 35V)

Rozmery 62mm x 38mm x 18mm

Parametre :

• Us = 6-30 V DC alebo 5 V microUSB
• Isal_relay = max. 50 mA
• Ioff_relay = max. 15 mA
