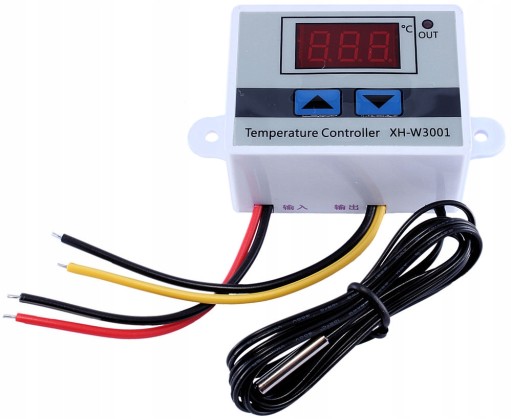

Nastaviteľný digitálny termostat W3001

• Napájacie napätie 24V DC
• Reléový výstup : 24V DC
• Prúdový odber : Relé vypnuté 10 mA / Relé zapnuté 50 mA
• regulácia teploty zapnutia a vypnutia relé od -55? do 120?
• rozlíšenie indikácií: od -9,9? na 99,9? - 0,1? , zostávajúci rozsah - 1?
• výstupná záťaž - max 10A
• Vodotesná meracia sonda s káblom o celkovej dĺžke 100cm
• Priemer náprstku sondy – 4 mm
• Dĺžka náprstku sondy – 20 mm
• Káble pre napájanie a relé výstup, dĺžka: 8cm - 10cm
• rozmery - 60x45x31mm
• LED displej: Červená farba - 3 číslice (výška číslic 9,5 mm)
• Rozstup montážnych otvorov: 72 mm

Odporúčame vám pozrieť si ďalšie produkty v našej ponuke

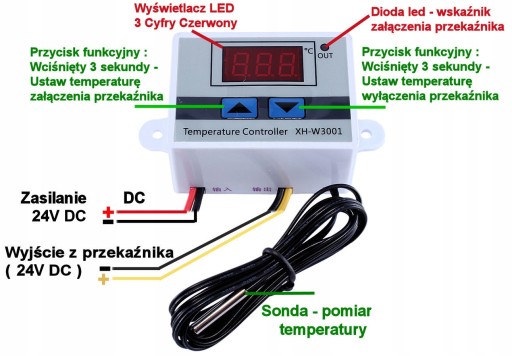

Pokyny:

• Termostat môže pracovať v režime Kúrenie alebo Chladenie
• Pripojením 12V DC napájania k termostatu sa modul zapne, na displeji sa zobrazí aktuálna teplota sondy (teplotného senzora)
• Pri prvom zapnutí, termostat je naprogramovaný na výrobné nastavenia: Zapnutie relé 25?, vypnutie relé 40?
• Relé sa resetuje na výrobné nastavenia súčasným stlačením a podržaním funkčných tlačidiel "hore" a "dole" na 4 sekúnd

Režim vykurovania

• Predpokladajme, že termostat má zapnúť radiátor v miestnosti, keď teplota klesne na 18°C, prevádzka radiátora sa má ukončiť pri teplote okolia 23 °C. - nastavenia - "up" 4 sek - nastaviť teplotu ZAPNUTIA RELÉ 18? a "dole" 4 sekundy - nastaviť teplotu na VYPNUTÉ RELÉ 23?

Režim chladenia

• Predpokladajme že termostat má zapnúť chladničku, keď teplota v chladničke stúpne na 6°C a chladnička má prestať fungovať, keď teplota klesne na 1°C. - nastavenia - "up" 4 sek - nastaviť teplotu ZAPNUTIA RELÉ 6? a "dole" 4 sekundy - nastaviť teplotu na VYPNUTÉ RELÉ 1?

• Predpokladajme, že termostat má zapnuté čerpadlo ústredného kúrenia, keď teplota obehovej vody stúpne na 60°C, prevádzka čerpadla by sa mala ukončiť, keď teplota vody klesne na 40°C. - nastavenia - "hore" 4 sek - nastaviť teplotu ZAPNUTIA RELÉ 60? a "dole" 4 sekundy - nastaviť teplotu na VYPNUTÉ RELÉ 40?

• Predpokladajme, že termostat má aktivovať alarm, keď teplota vody v bojleri stúpne na 90°C, alarm by mal skončiť, keď teplota klesne na 80°C. - nastavenia - "hore" 4 sek - nastaviť teplotu ZAPNUTIA RELÉ 90? a "dole" 4 sekundy - nastaviť teplotu na OFF RELÉ 80?

Programovanie:

• Podržať funkčné tlačidlo "hore" na 4 sekundy - obrazovka s nastavenou teplotou začne blikať
• Pomocou tlačidiel "dole" a "hore" nastavte RELÉOVÝ SPÍNAČ -ZAPNUTÁ teplota (po dosiahnutí tejto teploty sa na výstupných vodičoch relé objaví napätie 12V)

• Podržte "dole" tlačidlo na 4 sekundy – obrazovka s nastavenou teplotou začne blikať li>
• Pomocou tlačidiel „dole“ a „hore“ nastavte teplotu VYPNUTIA RELÉ (dosiahnutie tejto teploty bude mať za následok žiadne napätie na výstupných vodičoch relé)
