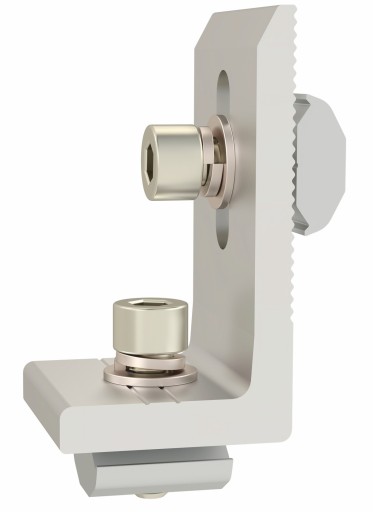

Použitie: Strecha pokrytá trapézovým plechom alebo sendvičovými panelmi.

Montáž: Priamo na konzolu UT-08, UT-10 alebo Lichobežníkový most typu MT... pomocou slotu WT-01

Výhody:

• Umožňuje montáž montážnych profilov RR-01 pod uhlom do trapézový plech smer vlny tak, aby boli solárne panely nasmerované optimálnym smerom.
• Jednoduché nastavenie ako vo vzťahu k držiaku UT, tak aj k montážnej lište
• Úprava uchytenia poloha koľajnice v rozsahu 22 mm v rovine kolmej na povrchovú strechu.
• Výška konzoly: 70 mm.
• Sada obsahuje 2 vstupy a 2 skrutky M8x25 + podložky

Materiál:

• Eloxovaný hliník 6005-T5.
• Skrutka - nehrdzavejúca oceľ A2

Pozrite si záložku "Dodatočné informácie", kde nájdete kompletný informačný katalóg fotovoltaických konštrukcií ponúkaných našou spoločnosťou.

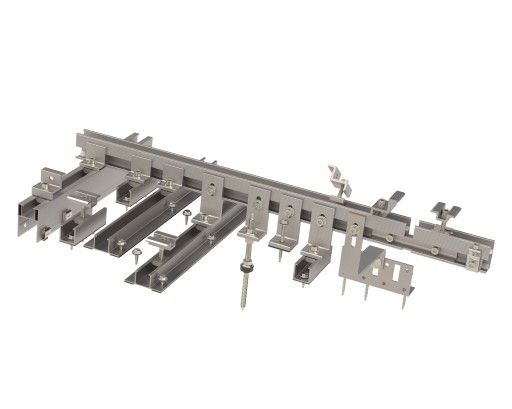

Ďalšie prvky fotovoltaických inštalácií dostupné na našich ďalších aukciách.

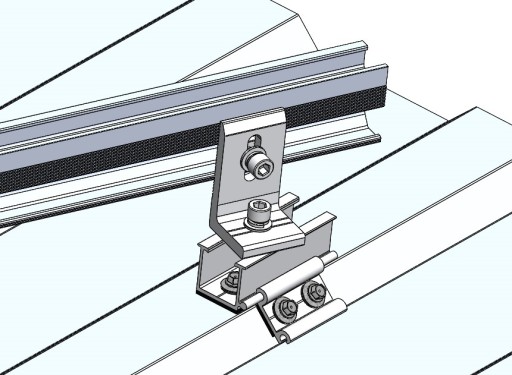

Vpravo uvádzame príklad použitia držiaka WL-02 namontovaného na držiak UT-08 spolu s výstužou WS-05.

Táto sada umožňuje montáž RR- 01 nosné lišty v akomkoľvek uhle vzhľadom na lichobežníkovú vlnu.

Držiak WL-02 spolu s lištou RR-01 umožňuje nastavenie výšky inštalácie panelu v rozsahu 100 - 122 mm od povrchu lichobežníka plechu.

Viditeľná diagonálna výstuž WS-05 pripevnená k bočnej ploche lichobežníka sa používa na zvýšenie pevnosti spojenia medzi rukoväťou a plechom.

W V prípade vysoké zaťaženie vetrom, odporúča sa použiť zobrazené výstuhy. Tento spôsob montáže môže znášať oveľa vyššie dynamické zaťaženie.

Predstavená súprava je dostupná na našej inej aukcii a nie je zahrnutá v ponuke.
