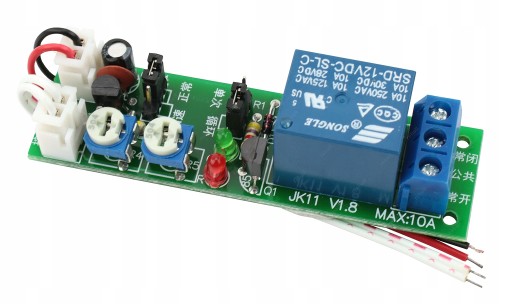

ELE0000041

MODEL JK11

Modul oneskoreného zapnutia a vypnutia s nastaviteľným časom spínania relé 10A/250VAC (2500W) v rozsahu:

• od 1 s do 100 s
• od 1 s do 15 minút

Modul tiež umožňuje nastaviť cyklickú prevádzku:

• T1 - relé zapnuté. on,
• T2 - relé vypnuté

alebo single, t. j. po uplynutí času T1, spínač sa vypne a cyklus sa skončí.

Keď sa objaví spúšťací signál, kontakty reléového výstupu sa prepnú a tým sa zmenia stavy. Relé teda môže vykonávať funkciu zapínania alebo vypínania elektrického obvodu (v závislosti od spôsobu pripojenia).

Relé má dva výstupné obvody:

• NC - normálne zatvorené
• NO - normálne otvorené.

Modul teda môže vykonávať funkciu oneskoreného zapnutia a vypnutia obvodu .

Špecifikácia:

• modul: JK11 V1.8
• napájacie napätie: 12VDC
• potenciometer T1 na nastavenie doby oneskorenia rozopnutia relé
• potenciometer T2 na nastavenie doby oneskorenia zopnutie relé
• rozsah oneskorenia zapnutie/vypnutie kontaktov: od 1 s do 100 s a od 1 s do 15 minút
• konektor na pripojenie spúšťacieho signálu (skratka kolíkov zapnutia/vypnutia uvedené nižšie)
• prepojka na nastavenie činnosti: jednoduchá alebo cyklická
• prepojka na nastavenie časového rozsahu zapnutia/vypnutia kontaktov relé
• LED indikujúca stav relé (zelená)
• LED napájania (červená)
• prúdový odber modulu: 1mA v pokoji a 40mA počas prevádzky
• presnosť počítania: <2%
• Relé Songle SRD-12VDC-SL-C (životnosť relé cca 100 000 zopnutí)
• maximálne zaťaženie reléových kontaktov: 10A/250VAC, 10A/30VDC
• dva reléové výstupné obvody (spínané relé): NC – normálne zatvorené a NO – normálne otvorené.
• výstupný obvod: ARK-2 konektor na skrutkovanie vodičov

Použitie:

• zapnutie svetla v dvor alebo chodba na určité časové obdobie
• dočasné zapnutie alebo vypnutie
• systémy oneskorenia
• časovač
• časovač
• stopky
• oneskorené zapnutie
• oneskorené zapnutie

Ponúkaný modul elektronického časovača môže vykonávať nasledujúce funkcie, bežne označované ako : časové relé, časovač, časovač, časový programátor, relé s časovačom, systém oneskoreného zapnutia, časový spínač, časový spínač, modul oneskoreného spínača, systém odpočítavania zapnutia.

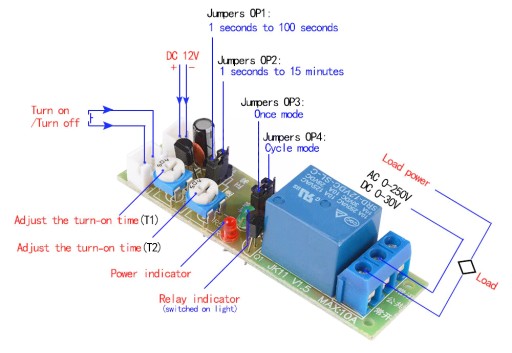

Cyklický režim prevádzky - po pripojení napájania a privedení spúšťacieho signálu (tlačidlo ZAPNÚŤ podľa schémy nižšie) časový modul odpočíta nastavený čas (hodnota času nastavená pomocou potenciometra T1) a relé zopne. Potom modul opäť odpočítava nastavený čas (čas zopnutia relé), ktorý bol nastavený potenciometrom T2 a relé rozopne. Modul pracuje nepretržite až do výpadku napájania alebo zmeny prevádzkového režimu.

Režim jednej prevádzky - po pripojení napájania a privedení spúšťacieho signálu (tlačidlo ZAPNÚŤ podľa diagram nižšie), relé je zopnuté na dobu T1. Po uplynutí nastaveného času sa relé rozopne. Modul vykoná iba jeden cyklus, kým sa opäť neobjaví spúšťací signál.
