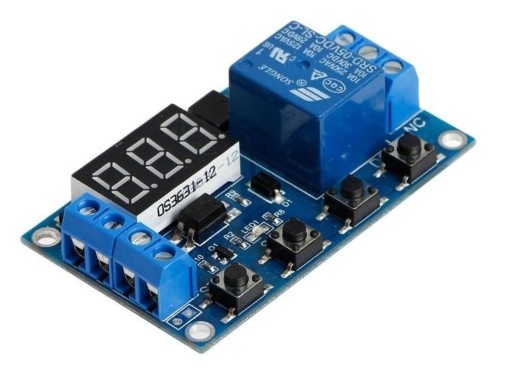

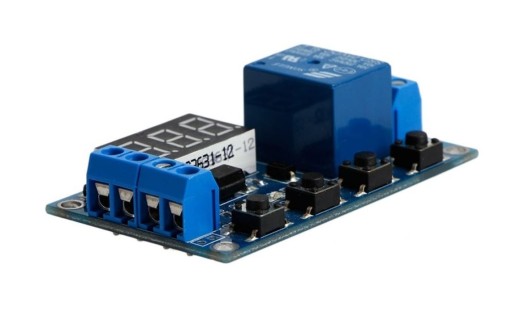

Špecifikácia:

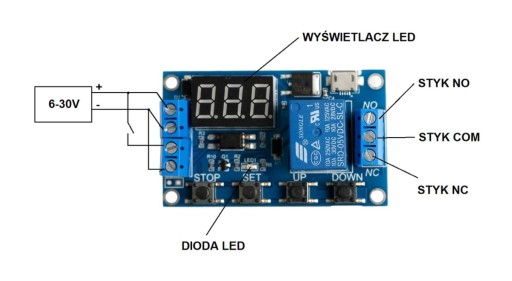

• Napájanie: 6V – 30V alebo mikro USB 5,0V b>
• Spúšťač : 3,8 V – 24 V
• Časový rozsah: 0 – 999 minút
• Prevádzka v teplotnom rozsahu: -40-85C

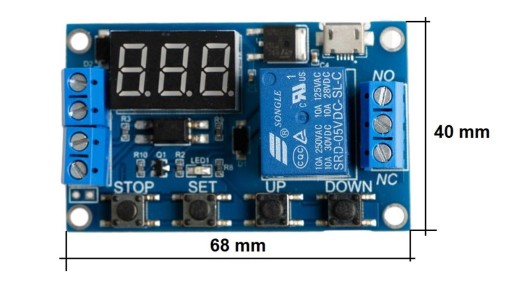

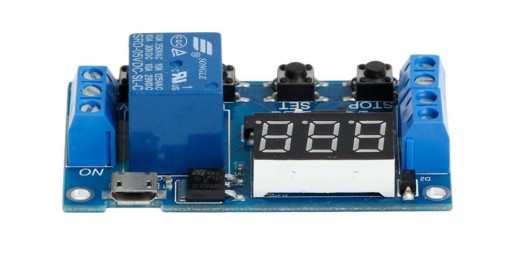

• Rozmery: 62 mm * 38 mm * 19 mm
• Relé 10A 230V-AC 30V-DC

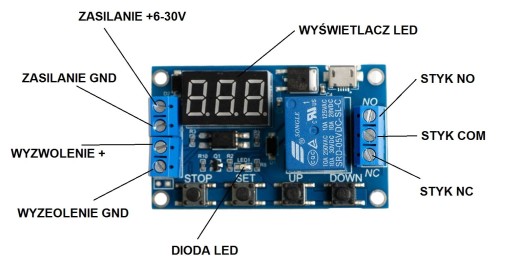

Pokyn:

• Tlačidlo STOP zapnite relé /off (Beží odpočítavanie - relé je vypnuté)
• Dlho podržané tlačidlo SET - výber jednej z funkcií a prepnutie na atribúty funkcie
• tlačidlo SET krátke podržanie - zobrazenie atribútov funkcie
• Procedúra programovania modulu:
• Stlačte tlačidlo stop a vyberte možnosť ON.
• Počkajte, kým sa na displeji nezobrazí 000
• Dlho stlačte SET -> Tlačidlami UP / DOWN zvoľte program
• Stlačte krátko SET -> OP bliká na displeji -> 000. -> Zadajte trvanie atribútu pomocou tlačidlá HORE / DOLE

Tlačidlom STOP vyberte jednotku času:

000.->Druhá

00,0 -> Desatina sekundy ( 05,5 = 5,5 sekundy )

0,0,0. -> Minúta ( 0,0,1. = 1 minúta)

• Dlhé stlačenie SET -> Keď číslo programu prestane blikať, napr. P1.1, postup sa dokončí

P1 .1 – Po privedení spúšťacieho signálu sa relé zopne a odpočítava sa čas nastavený ako atribút funkcie OP, po ktorom sa relé vypne (aplikovaním spúšťacieho signálu počas odpočítavanie nevedie k odpočítavaniu od 0)

P1.2 Po použití signálu Trigger sa relé zapne a čas sa nastaví ako atribút funkcie OP sa odpočítava, po ktorom sa relé vypne (aplikovanie spúšťacieho signálu počas odpočítavania spôsobí odpočítavanie od 0)

P1 .3 Po použití spúšťacieho signálu je relé vypnuté zapnuté a odpočítava sa čas nastavený ako atribút funkcie OP, po ktorom sa relé vypne (aplikovaním signálu Trigger počas odpočítavania sa relé vypne a odpočítavanie sa vynuluje)

P-2 Po pripojení Trigger signálu sa odpočíta čas nastavený ako atribút funkcie CL, potom sa zapne relé a odpočíta sa čas nastavený ako atribút funkcie OP. relé sa vypne (aplikovanie spúšťacieho signálu počas odpočítavania nevedie k odpočítavaniu od 0)

P3.1 Po vydaní spúšťacieho signálu sa relé zapne a čas nastavený ako atribút funkcie OP sa odpočítava, potom sa relé vypne a čas nastavený ako atribút funkcie CL sa odpočítava, proces (CYCLE) sa opakuje zadaný počet krát zadaných v LOP atribút ( --- v atribúte LOP znamená nekonečnú slučku) použitie spúšťacieho signálu počas odpočítavania vypne relé a vynuluje odpočítavanie

P3.2 Po pripojení modulu k napájaním, relé sa automaticky zapne a odpočítava sa čas nastavený ako atribút funkcie OP, potom sa relé vypne a odpočítava sa čas nastavený ako atribút funkcie CL, proces (CYCLE) sa zopakuje určený počet krát zadaný v atribúte LOP (-- v atribúte LOP znamená nekonečnú slučku)

P – 4 Po zadaní signálu Trigger sa relé vypne zapnuté, odpočítavanie času nastaveného ako atribút funkcie OP začína od okamihu „zmiznutia“ Spúšťača (relé je zapnuté, kým sa odpočítavanie neskončí) Aplikácia Spúšťací signál počas odpočítavania spôsobí, že počítadlo bude reset a ďalší čas čakania na „zmiznutie“ spúšťača (relé je neustále zapnuté)

V závislosti od dodávky je v module k dispozícii možnosť spánku displeja alebo nie

Režim spánku displeja – Ak sa počas 5 minút nespustí spúšťač, displej sa vypne

Povoliť Režim spánku displeja : Podržte stlačené tlačidlo STOP na približne 3 sekundy – na displeji sa zobrazí C - P

Vypnutie režimu spánku displeja: Podržte tlačidlo STOP - asi 3 sekundyNa displeji sa zobrazí 0 - d
