TTP223 je jednodotykový detektorový systém. Systém má veľmi nízku spotrebu energie a široké prevádzkové napätie (od 2V do 5,5V). Možnosť pracovať v „režime nízkej spotreby“ alebo „rýchlom režime“. Štandardne je stav výstupu nízky, po detekcii dotyku v aktívnom poli na DPS sa stav nastaví na vysoký.

Špecifikácia:

• Napájacie napätie : od 2,0 V do 5,5 V
• Zariadenie: TTP223
• Prúdová spotreba (pri VDD=3V): 3,0uA (režim nízkej spotreby), 7,0uA (rýchly režim)
• Čas odozvy: 60 ms (rýchly režim), 220 ms (režim nízkej spotreby)
• Indikácia činnosti: LED
• Výstup digitálneho signálu
• Prepojka A: konfigurácia aktívnej logickej úrovne (Nízka / Vysoká)
• Prepojka B: konfigurácia výstupu (nepretržitý/momentálny signál)
• Rozmery: 14 mm x 11 mm

Prepojka A:

Ak je zatvorený, výstup sa predvolene nastaví na HIGH a keď sa dotknete poľa senzora, stav sa zmení na LOW. Ak je prepojka otvorená, výstup sa predvolene prepne do nízkeho stavu (LOW) a každý dotyk snímača vygeneruje vysoký stav (HIGH).

Prepojka B:

Ovplyvňuje spôsob zmeny signálov na výstupe OUT. Pripojením prepojky sa modul prepne do režimu TOGGLE, čo znamená, že každé stlačenie tlačidla spôsobí zmenu logického stavu na opačný (napr. dotykom tlačidla sa nastaví OUT do vysokého stavu, ten zostane zachovaný až do ďalšieho dotyku senzor, ktorý zmení OUT na nízky stav, ďalším dotykom sa opäť nastaví OUT vysoký). Otvorená prepojka spôsobí, že sa aktívny stav objaví na výstupe OUT (v závislosti od nastavenia prepojky A) len vtedy, keď sa dotknete senzora.

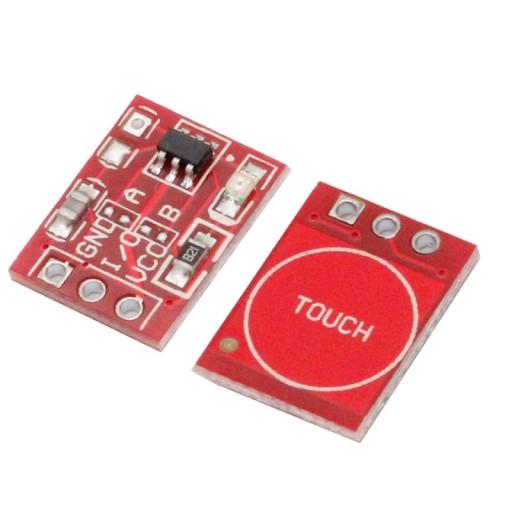

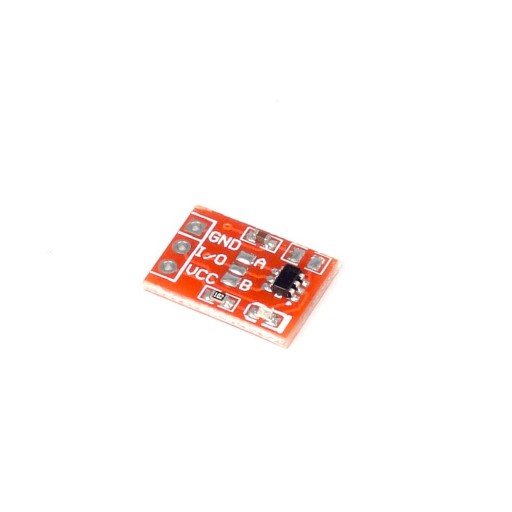

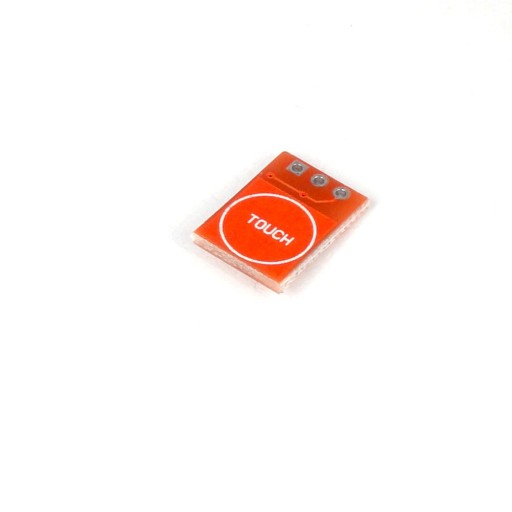

TTP223 14x11mm dotykové tlačidlo – dotykový senzor
