CHARAKTERISTIKA MATICE:

• Typ závitu: metrický pravidelný pravotočivý.
• tvrdosť : 60°HRc (+/-1°).
• komora: 1,75P.
• Profil vlákna: uhol 60°.
• Materiál výroby: Nástrojová oceľ legovaná NC6 (W-1.2063)
• Materiál má upínacie otvory na upevnenie v závitových držiakoch s objímkami ø20x7mm.

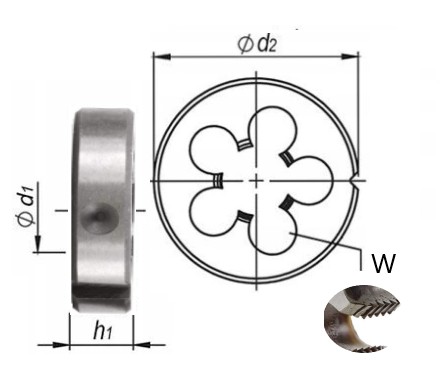

ROZMERY:

• rozstup závitu (P) - 0,8 mm.
• vonkajší priemer (d2):20 mm.
• hrúbka matrice (h1): 7 mm.
• b>
• rezaný závit (d1):M5.
• otvory na triesky (W): 3.
• odporúčaný priemer hriadeľa pre závitovanie: ø4,90 mm

ŠTANDARDY:

• V súlade s normou: DIN-EN 22 568.
• norma závitov: ISO DIN-13.
• Tolerancia závitu: ISO (6g).

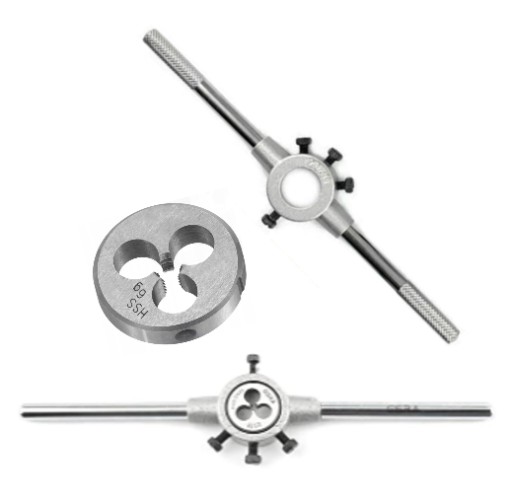

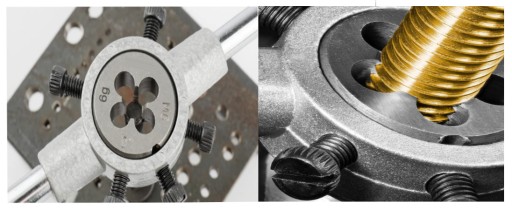

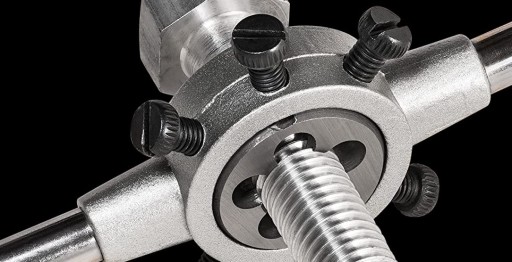

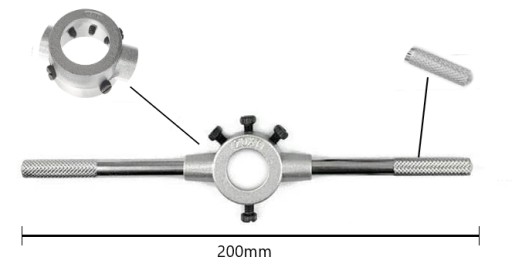

Držiak vyrobený z odolného nástroja oceľ. Zaručuje bezpečné a stabilné umiestnenie a upevnenie matrice, ktorá je zaistená 4 skrutkami.

CHARAKTERISTIKA RÚČKY:

• Aplikácia v matriciach: M5 – M6.
• Priemer hrdla: 20 mm.
• Hĺbka hrdla: 7 mm.
• Celková dĺžka: 200 mm.

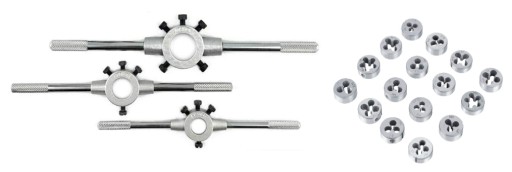

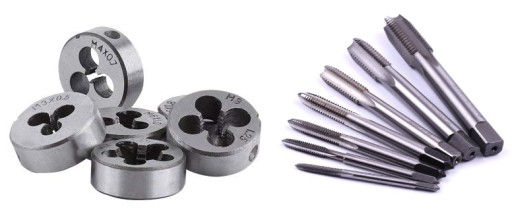

V našich ďalších aukciách nájdete ďalšie matrice/ držiaky a iné rezné nástroje .
