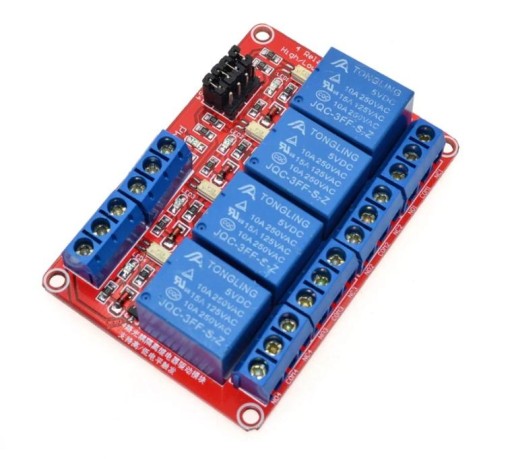

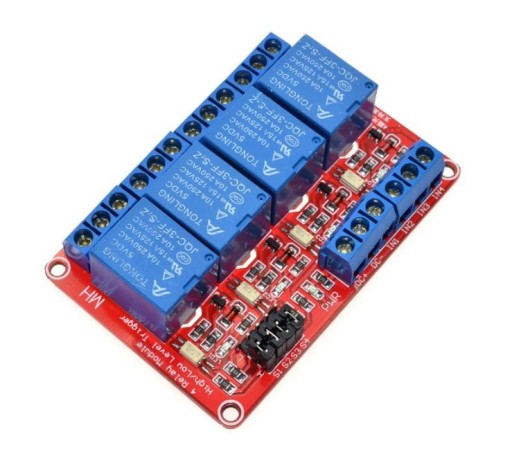

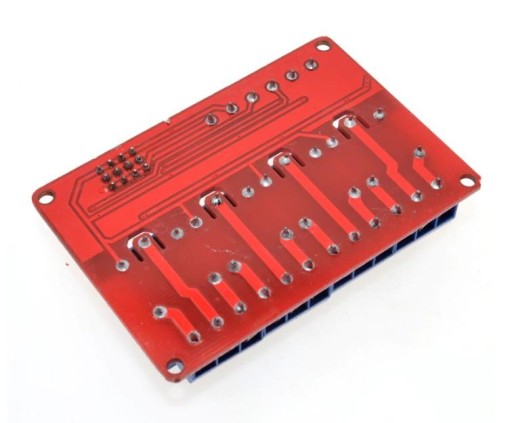

ŠTVORKANÁLOVÝ RELÉOVÝ MODUL 12V 10A/230V Hi/Lo

Univerzálny štvorreléový výkonný modul s optoizoláciou, spúšťaný pomocou nízky stav (skrat na zem) alebo vysoký stav (skrat na +12V). Napájané 12V, akékoľvek napätie z rozsahu 0-250V (napr. sieťové 230V, konštantné DC 24V) s prúdom až 10A môže byť pripojené k izolovanému výstupu.

Pripojte napájací zdroj k DC+ (+12V) a DC- ("zem") a riadiaci signál je odoslaný na vstupy IN1-IN4. Výber nízkeho alebo vysokého ovládania sa vykonáva pomocou prepojok S1-S4 samostatne pre každý kanál.

Modul má tiež dve signalizačné diódy - výkonovú diódu a diódu aktivácie relé.

Farby elektronických komponentov môžu byť zmenené, rozmery a parametre zostávajú nemenné a v súlade s popisom.

Rozmery:

• 72 mm x 50 mm x 20 mm

Vstupné parametre:

• Us = 12VDC (9,5V - 15V)
• Prúdová spotreba v zapnutom stave ~30mA/kanál
• Spotreba prúdu vo vypnutom stave ~4, 5mA
• Riadiaci prúd (Uster ~12V) 10mA
• Práhové napätie regulácie (+/-10%):
• - Vysoká spúšť: 0 V (vypnuté) 1,2 V (zapnuté) 12 V
• - Nízka spúšť: 0 V (zapnuté) 10,8 V (vypnuté) 12 V

Výstup parametre:

• Umax = 250VAC
• Imax = 10A
• NO/NC/COM výstupy dostupné na skrutkovej svorke.
• Galvanické oddelenie od vstupu.
