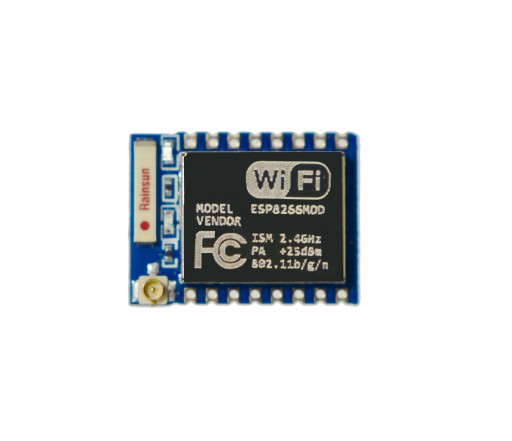

Ponúkame Vám WiFi modul ESP8266, teda malý modul so zabudovanou Wi-Fi a 9 GPIO portami, okrem komunikácie umožňuje využiť interný procesor na spúšťanie vlastného kódu. Používateľovi je k dispozícii 80 MHz RISC procesor a 1 MB FLASH pamäte. Modul je možné pripojiť k počítaču pomocou FTDI alebo USB sériového prevodníka. Vďaka konektoru U.FL je možné anténu umiestniť vonku.

ŠPECIFIKÁCIA MODULU

• WiFi štandard 802.11 b/g/n
• Prevádzka frekvencia: 2,4 GHz
• Podpora bezpečnostného režimu WPA / WPA2
• Vstavaný zásobník TCP/IP
• Prevádzka v teplotnom rozsahu -40 ~ 125 stupňov. C
• Ovládané AT príkazmi
• Môže pracovať v režimoch AP (prístupový bod), STA (samostatný) a AP+STA
• 19,5 dBm výstupný výkon v režim 802.11b
• Rozhranie UART
• Raster pinov: 2 mm

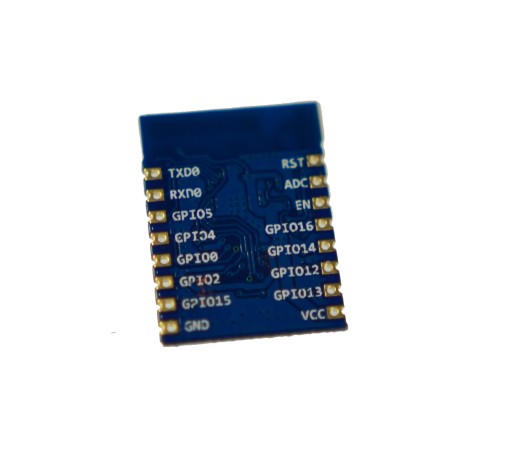

• Má 16 pinov: 9x GPIO, 1x ADC vstup, 2x UART
• 3,3V napájanie
• Odvodená zbernica SPI

• Vysielač sériového rozhrania TxD UART.
• Prijímač sériového rozhrania RxD UART.
• GPIO x GPIO pin (digitálny výstup/vstup) s poradovým číslom.
• GPIO 0 GPIO č špeciálna funkcia: Ak chcete aktualizovať, špecifikujte nízky stav (pripojenie k GND).
• GPIO 15 GPIO č. 15 so špeciálnou funkciou: V normálnom a programovacom režime špecifikujte nízky stav (pripojenie k GND).
• ADC vstup analógovo-digitálneho prevodníka.
• REST Resetovanie systému.
• CH_PD Vypnutie – vstup do nízkeho stavu spôsobí prepnutie na režim spánku Ak chcete aktualizovať, zadajte vysoký stav (3,3 V).
• Napájacie napätie VCC - 3,3 V.
