⬇️Popis produktu⬇️ ⭐Poľský predajca!⭐

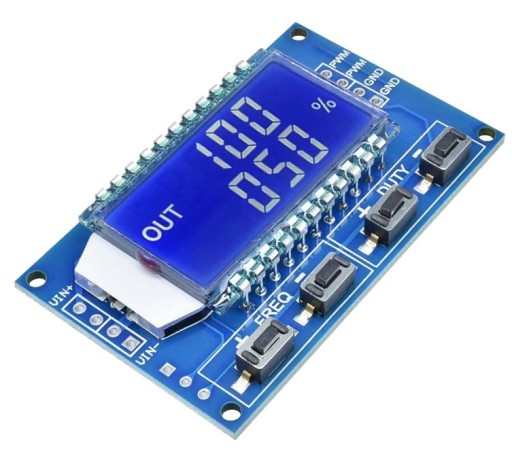

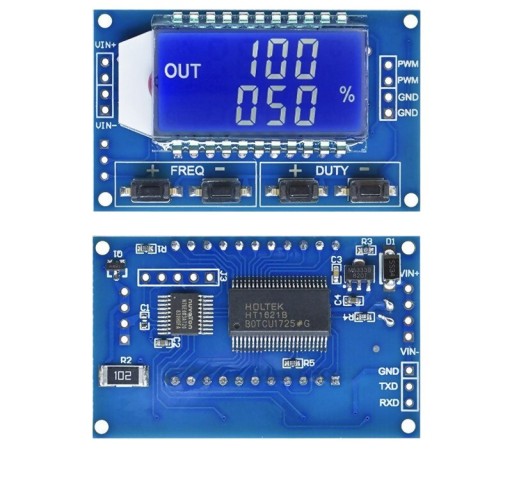

⚡ Generátor signálu PWM 1Hz - 150kHz LCD ⚡

☑️ Použitie:

✔️ Modul generátora PWM vybavený má jasný a čitateľnýLCD displej. Umožňuje nezávisle nastaviť frekvenciu PWM a jej pracovný cyklus.

✔️ Nastavenia prevádzkových parametrov modulu je možné meniť pomocou tlačidielumiestnených na module, ako aj z počítača alebo mikrokontroléra prostredníctvom Rozhranie UART!

✔️ Špičkové napätie generovaného signálu sa rovná napájaciemu napätiu.

☑️ Funkčnosť:

✔️ Frekvencia je rozdelená do 4 rozsahov , ktoré sa automaticky prepínajú:

• xxx - najmenšia jednotka je 1 Hz, rozsah hodnôt 1Hz - 999Hz.
• x. xx- najmenšia jednotka je 0,00 kHz, rozsah hodnôt je 1,00 kHz ~ 9,99 kHz
• xx. x- najmenšia jednotka je 0,1 kHz; rozsah hodnôt 10,0 kHz ~ 99,9 kHz
• x. x. x- najmenšia jednotka je 1 kHz; rozsah hodnôt 1 kHz ~ 150 kHz

✔️ Možnosť zmeny parametrov cez rozhranie UART (RXD, TXD, GND).

☑️ Príklady indikácií:

• 1,01 - PWM s frekvenciou 1,01 kHz
• 54,1 - PWM s frekvencia 54,1 kHz

☑️ Príklady príkazov UART:

✔️ Príklad nastavenia frekvencie :

• ”F101” - nastavenie frekvencie na 101 Hz
• "F1.0.5" - nastavenie frekvencie na 105 kHz

✔️ Príklad nastavenia faktor cla :

• „D050“ – nastavenie plnenia na 50 %

☆ Napájacie napätie: 3, 3 - 30 V

☆ Frekvenčný rozsah: 1Hz - 150 kHz

☆ Pracovný rozsah: 0 – 100 %

☆ Presnosť frekvencie: 2 %

☆ Výstupná zaťažiteľnosť: 5 – 30 mA

☆ Teplotná prevádzka: - 20 ℃ až + 70 ℃

☆ Rozhranie: UART (TXD, RXD, GND)

☆ Parametre Prenos UART: 9600/8/N/1

☆ Rozmery: 40 x 30 mm
