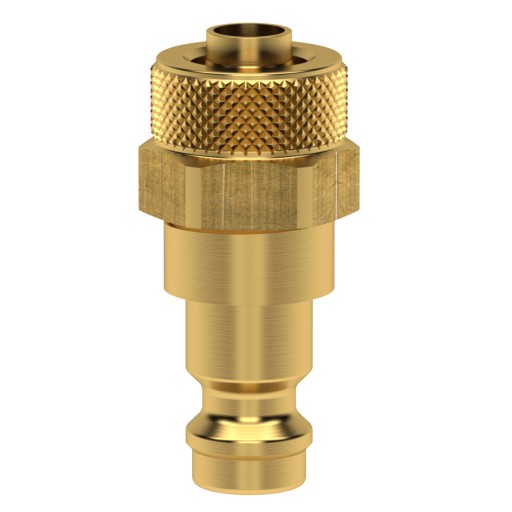

Rýchlospojka LÜDECKE MINI DN 5 s hadicovou spojkou 4x6 mm a upínacou maticou hadice - ESM 4 SQ - mosadz MS 58 - Ekvivalent k RECTUS Typ 21

Univerzálna rýchlospojka samec - zástrčka MINI DN 5, ovládateľná jednou rukou, s voľným priechodom, vyrobené z hladkej mosadze MS 58.

Tieto rýchlospojky nájdu uplatnenie v mnohých priemyselných odvetviach, napríklad v robotike a automatizácii na ovládanie zariadení, strojov, výrobných liniek a nástrojov. Dobre fungujú aj pri použití v meracej technike. Sú vhodné na prívod vzduchu do pneumatického náradia a zariadení. Séria ESM je tiež ideálna pre hobby dielne, na privádzanie stlačeného vzduchu do airbrush pre modelárov a umelcov. Konektory môžu byť užitočné aj v autodielňach a karosárňach na obsluhu pneumatického náradia.

Časť SQ má na jednej strane zástrčku pre rýchle pripojenie a na druhej strane hadicovú spojku s hadicová svorka pre ľahšiu inštaláciu. Perfektné pre jednostranné uzatváracie a voľne priechodné spojenia s rýchlospojkami MINI DN 5 (s ventilom a bez ventilu).

Odpojenie a pripojenie káblov v tomto systéme je intuitívne jednoduché a rýchle, dá sa vykonať jedným ruka. Podľa nižšie uvedeného návodu:

Technické údaje prvku:

• Prevádzkový tlak [bar]: 35.
• Prevádzková teplota [°C] : od -20 do +100.
• Materiál: hladká mosadz MS 58
• Médium: stlačený vzduch a iné médiá.
• Maximálny prietok [l/min ]: 510.
• Ekvivalent: Parker/RECTUS typ 21,
• vnútorný priemer hadice [mm]: 4
• vonkajší priemer hadice [mm]: 6
• veľkosť kľúča: 12
• celková dĺžka [mm]: 32
• katalógové číslo: ESM 4 SQ

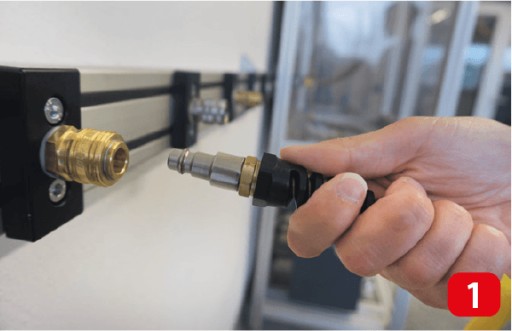

1. krok . Zapojte zástrčku jedným pohybom do zásuvky

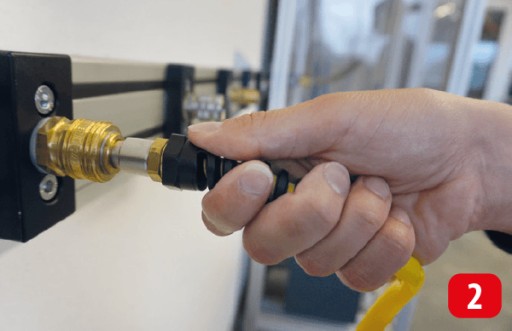

Krok 2. Zatlačte zástrčku do zásuvky a zľahka potiahnite zástrčku, aby ste skontrolovali pripojenie. Tým sa otvorí ventil v zásuvke konektora.

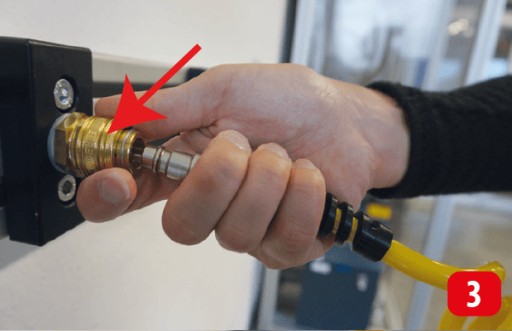

Krok 3 Odpojte konektor zatlačením krúžku označeného šípkou, čím sa zástrčka súčasne vytlačí zo zásuvky a zatvorí sa jednostranný uzatvárací ventil. zásuvky.
