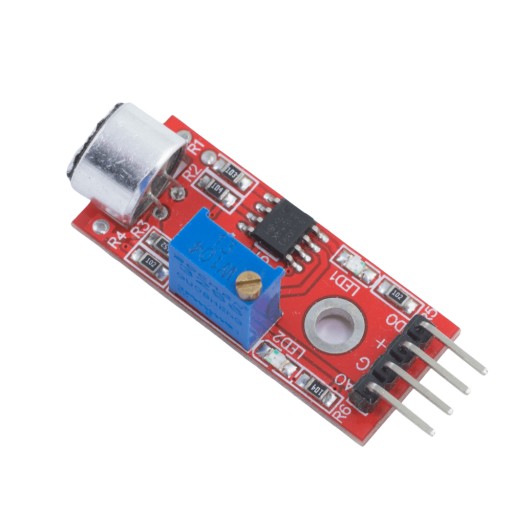

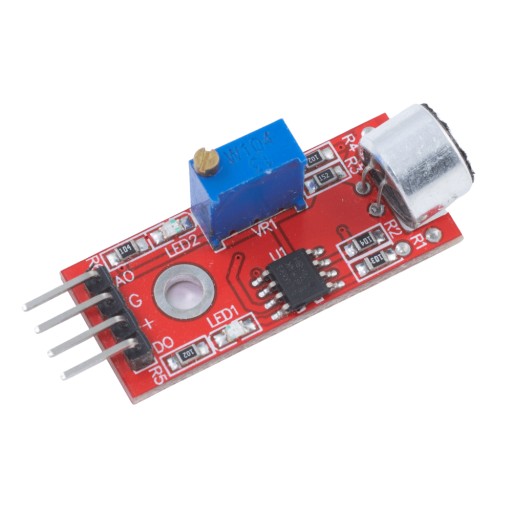

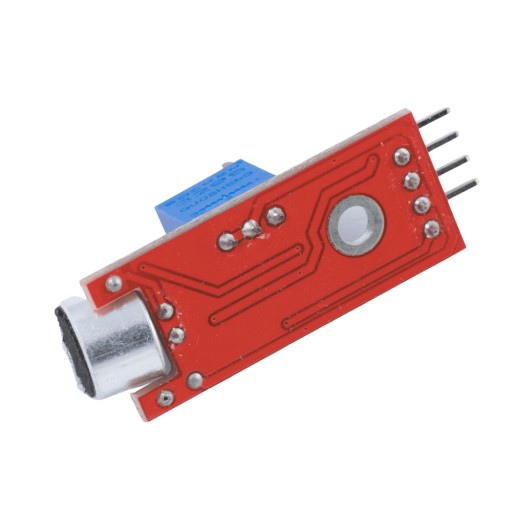

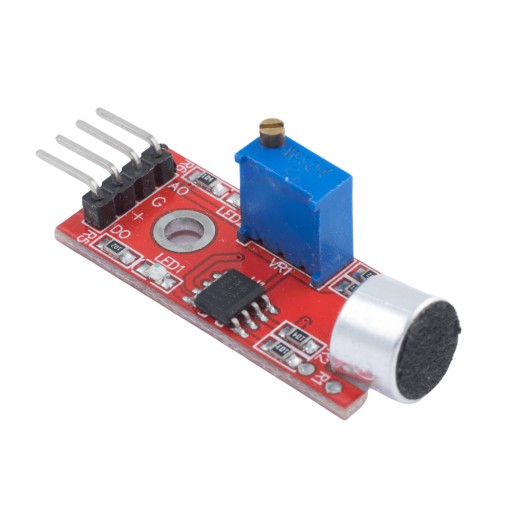

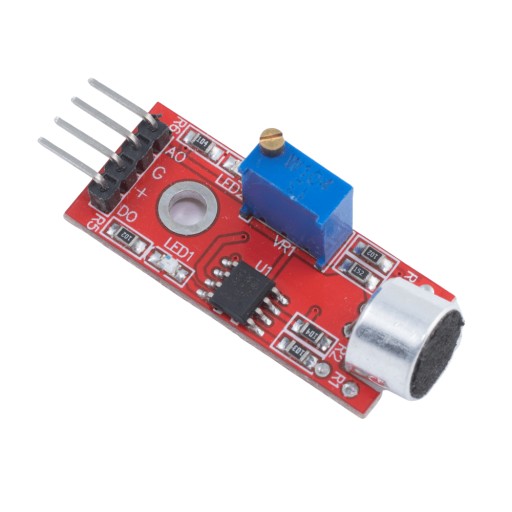

Modul s kondenzátorovým mikrofónom v systéme snímača prekročenia úrovne zvuku.

Operačný zosilňovač umiestnený na module rozpozná prekročenie nastavenej úrovne hluku. Úroveň hluku sa nastavuje potenciometrom, ktorý je tiež na module.

Detekcia prekročenia nastavenej úrovne zvuku je signalizovaná na pine digitálneho výstupuako vysoký stav. Vďaka tomu môžete túto udalosť jednoducho odhaliť na Arduinoalebo inej vývojovej doske. LED dióda vás bude informovať aj o prekročení prahovej hodnoty.

Tento modul vám umožňuje zostaviť zariadenie, ktoré reaguje na tlieskanie. Kto by nebol chcete zapnúť svetlo tlieskaním?

Modul má ešte jeden výstup – analógový. Ide o „surový“ výstup z mikrofónu zvýšený o konštantný komponent nastavený potenciometrom. Zvuk z mikrofónu môžete vzorkovať cez rozhranie ADC. Neskôr ho analyzujte pomocou algoritmov DSP a získajte hodnotnejšie informácie, ako sú napr. spektrum zvukového signálu (Eqalizer).

Parametre mikrofónového modulu so zvukovým senzorom KY037:

• Napájacie napätie: 5V
• Digitálny výstup - signalizácia prekročenia nastavenej prahovej hodnoty šumu
• Analógový výstup - signál z mikrofónu
• Potenciometer na nastavenie úrovne zvuku
• LED signalizujúca prekročenie nastavenej úrovne hluku
• Rozmery: 11,5 x 20 mm
