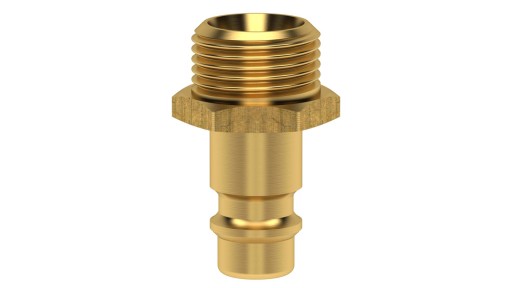

Rýchlospojka LÜDECKE STANDARD DN 7,2 s vonkajším závitom M 18x1,5 - bez ventilu - ES 1815 NA - Ekvivalent k PARKER, RECTUS Typ 25/26, Cejn 320.

Univerzálna rýchlospojka STANDARD DN 7,2, ktorú možno ovládať jedným ručné , bez uzatváracieho ventilu (plný priechod). Rýchlospojka STANDARD DN 7,2 vyrobená z mosadze MS 58.

Na diely sú na jednej strane zástrčka na rýchle pripojenie a na druhej strane štandardizovaný vonkajší závit.

Tieto rýchlospojky je možné použiť v mnohých priemyselných odvetviach, napríklad v robotike a automatizácii na riadenie zariadení, strojov, výrobných liniek a nástrojov. Dobre fungujú aj pri použití v meracej technike. Sú vhodné na prívod vzduchu do pneumatického náradia a zariadení. Séria ES sa výborne hodí aj do hobby dielní, na privádzanie stlačeného vzduchu do airbrush pre modelárov a umelcov. Konektory môžu byť užitočné aj v autoservisoch a karosárňach na obsluhu pneumatického náradia.

Štruktúra konektorov ES DN 7.2 chráni ich mechanizmus pred poškodením.

• Pracovný tlak [bar ] : 35.
• Prevádzková teplota [°C]: od -20 do +100.
• Materiál zástrčky: mosadz MS 58
• Médium: vzduch a iné médiá.
• Maximálny prietok l/min: 1100.
• Závit: M 18 x 1,5
• Dĺžka závitu: 10
• Zástrčka dĺžka [mm]: 20
• Kľúč: 22
• Hmotnosť [g]: 36
• Celková výška [mm]: 34
• Ekvivalent: PARKER, RECTUS Typ 25/26, Cejn 320.
• katalóg výrobcu číslo: ES 1815 NA

Zástrčky v jednostranných uzatváracích konektoroch a s voľným priechodom nemajú uzatvárací ventil.

Odpojenie a zapojenie Pripojenie káblov v tomto systéme je intuitívne jednoduché a rýchle a možno ho vykonať jednou rukou. Podľa nasledujúcich pokynov:

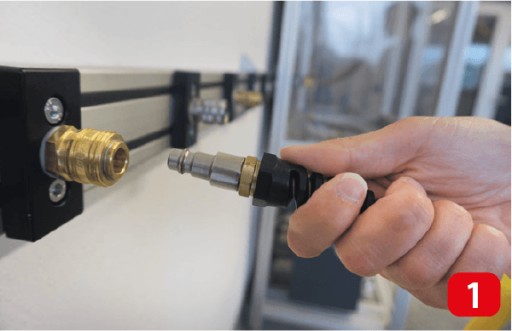

Krok 1. Zapojenie zástrčky do zásuvky jedným pohybom

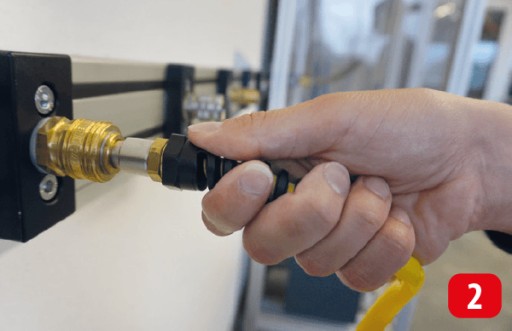

Krok 2. Zatlačte zástrčku do zásuvky a ľahkým potiahnutím zástrčky skontrolujte pripojenie. Tým sa otvorí ventil umiestnený v zásuvke konektora.

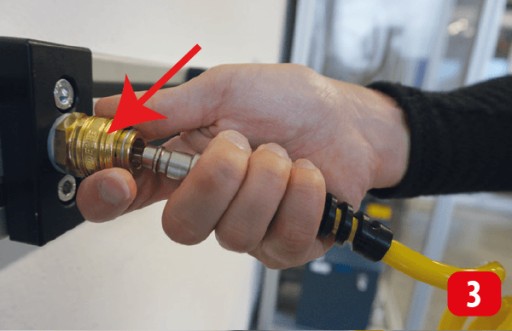

Krok 3 Odpojenie konektora zatlačením krúžku označeného šípkou, čím sa súčasne vysunie zástrčka zo zásuvky a zatvorte jednostranný uzatvárací ventil v zásuvke.
