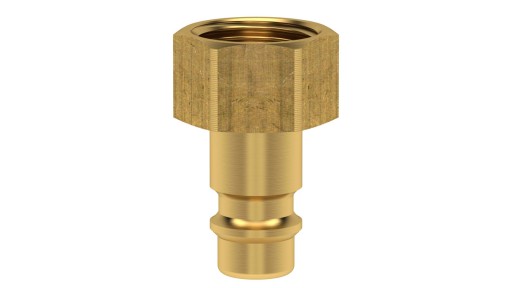

Rýchlospojka LÜDECKE STANDARD DN 7,2 s vnútorným závitom M 14x1,5 - bez ventilu - ES 1415 NI - Ekvivalent k PARKER, RECTUS Typ 25/26, Cejn 320.

Univerzálna rýchlospojka STANDARD DN 7,2 ovládateľná jedným ručné , bez uzatváracieho ventilu (plný priechod). Rýchlospojka STANDARD DN 7.2 vyrobená z mosadze MS 58.

Časť NI má na jednej strane zástrčku rýchleho konektora a na druhej strane štandardizovaný vnútorný závit.

Tieto rýchlospojky môžu byť používa sa v mnohých priemyselných odvetviach, napríklad v robotike a automatizácii na riadenie zariadení, strojov, výrobných liniek a nástrojov. Dobre fungujú aj pri použití v meracej technike. Sú vhodné na prívod vzduchu do pneumatického náradia a zariadení. Séria ES sa výborne hodí aj do hobby dielní, na privádzanie stlačeného vzduchu do airbrush pre modelárov a umelcov. Konektory môžu byť užitočné aj v autoservisoch a karosárňach na obsluhu pneumatického náradia.

Štruktúra konektorov ES DN 7.2 chráni ich mechanizmus pred poškodením.

• Pracovný tlak [bar ] : 35.
• Prevádzková teplota [°C]: od -20 do +100.
• Materiál zástrčky: mosadz MS 58
• Médium: vzduch a iné médiá.
• Maximálny prietok l/min: 1100.
• Závit: M 14x1,5
• Dĺžka závitu [mm]: 11
• Kľúč: 17
• Hmotnosť [g]: 25
• Celková výška rýchlospojky [mm]: 35
• Ekvivalent: PARKER, RECTUS Typ 25/26, Cejn 320.
• Katalógové číslo výrobcu: ES 1415 NI

Zástrčky v jednostranných uzatváracích konektoroch a konektoroch s voľným priechodom nemajú uzatvárací ventil.

Odpojenie a pripojenie káblov v tomto systéme je intuitívne jednoduché a rýchle, a dá sa to urobiť jednou rukou. Podľa nasledujúcich pokynov:

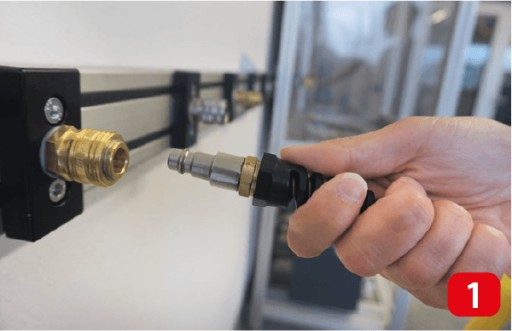

Krok 1. Zapojenie zástrčky do zásuvky jedným pohybom

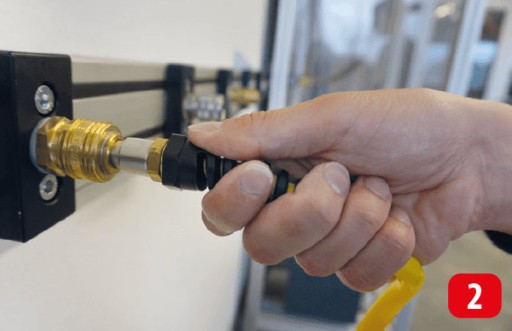

Krok 2. Zatlačte zástrčku do zásuvky a ľahkým potiahnutím zástrčky skontrolujte pripojenie. Tým sa otvorí ventil umiestnený v zásuvke konektora.

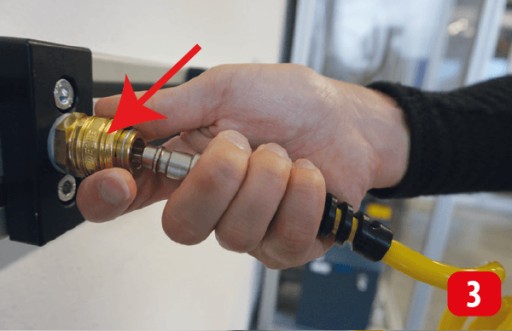

Krok 3 Odpojenie konektora zatlačením krúžku označeného šípkou, čím sa súčasne vysunie zástrčka zo zásuvky a zatvorte jednostranný uzatvárací ventil v zásuvke.
