Rýchlospojka LÜDECKE STANDARD DN 7,2 s hadicovou spojkou 13 mm - Rýchla inštalácia bez objímky - jednostranný uzatvárací ventil - ES 13 TH - Ekvivalent k PARKER, RECTUS Typ 25/26, Cejn 320.

Univerzálny STANDARD DN 7.2 rýchlospojka možno ovládať jednou rukou. Rýchlospojka STANDARD DN 7,2 z mosadze MS 58.

Časť TH má na jednej strane zásuvku a na druhej strane hadicovú spojku vo verzii pre PARKER Pusch-Lock, Hadice GATES Uzamykateľné, pre inštaláciu bez svorky.

Tieto rýchlospojky nájdu uplatnenie v mnohých priemyselných odvetviach, napríklad v robotike a automatizácii na ovládanie zariadení, strojov, výrobných liniek a nástrojov. Dobre fungujú aj pri použití v meracej technike. Sú vhodné na prívod vzduchu do pneumatického náradia a zariadení. Séria ES sa výborne hodí aj do hobby dielní, na privádzanie stlačeného vzduchu do airbrush pre modelárov a umelcov. Konektory môžu byť užitočné aj v autoservisoch a karosárňach na obsluhu pneumatického náradia.

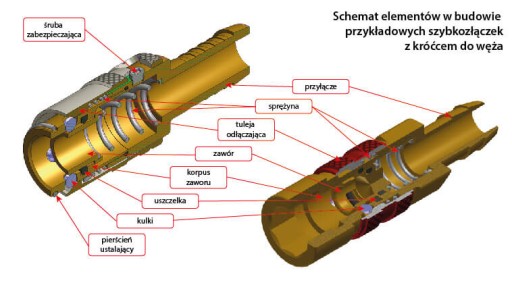

Štruktúra konektorov ES DN 7.2 chráni ich mechanizmus pred poškodením.

• Prevádzkový tlak [bar ] : 35.
• Prevádzková teplota [°C]: od -20 do +100.
• Spojovací materiál, ventil telo , ventil, rozpojovacia objímka: mosadz MS 58
• Materiál pružiny, poistný krúžok, guličky: nehrdzavejúca oceľ DIN 1.4310
• Materiál ochrannej pružiny: galvanizovaná oceľ
• Médium: vzduch a iné médiá.
• Tesnenie: Perbunan NBR.
• Maximálny výkon l/min: 1100.
• Ø hadice (vnútorný) [mm]: 13
• Dĺžka hrdla: 28
• Hmotnosť [g]: 75
• Celková výška rýchlospojky [mm]: 58
• Ekvivalent: PARKER,RECTUS Type 25/26, Cejn 320.
• Katalógové číslo výrobcu: ES 13 TH

Konektor je jednostranný uzatvárací ventil, ktorý bráni úniku média pri odpojení kábla a na odpojenie nevyžaduje ďalší ventil uzatvárajúci inštaláciu. Táto zásuvka nemá ihlu, ktorá otvára zásuvkový ventil, preto ju nemožno pripojiť k zástrčkám s ventilom.

Odpojenie a zapojenie káblov v tomto systéme je intuitívne jednoduché a rýchle a možno ho vykonať pomocou jedna ruka. Podľa nasledujúcich pokynov:

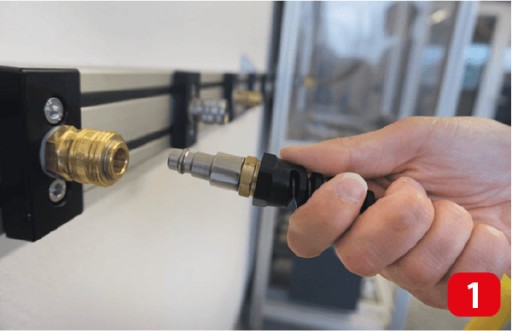

Krok 1. Zapojenie zástrčky do zásuvky jedným pohybom

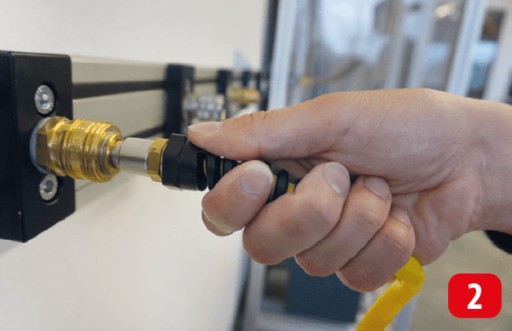

Krok 2. Zatlačte zástrčku do zásuvky a ľahkým potiahnutím zástrčky skontrolujte pripojenie. Tým sa otvorí ventil umiestnený v zásuvke konektora.

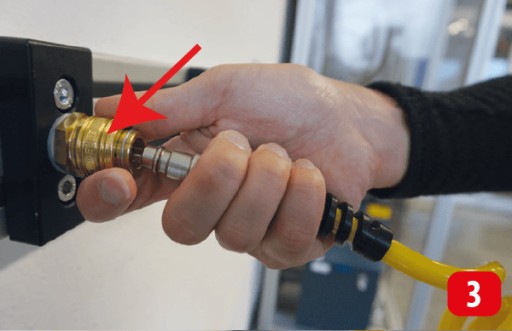

Krok 3 Odpojenie konektora zatlačením krúžku označeného šípkou, čím sa súčasne vysunie zástrčka zo zásuvky a zatvorte jednostranný uzatvárací ventil v zásuvke.
