Napájanie je jednou z najdôležitejších otázok pri budovaní elektronických zariadení. V podstate bez kvalitného napájania náš systém nebude fungovať.

Oplatí sa vybrať modul, ktorý nám poskytne vhodné napätie a bude primerane prúdovo efektívny.

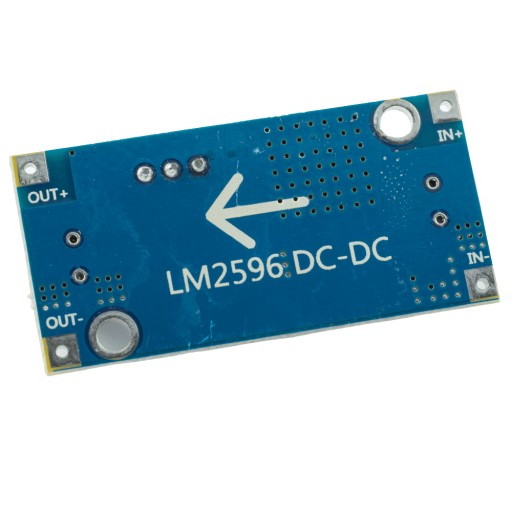

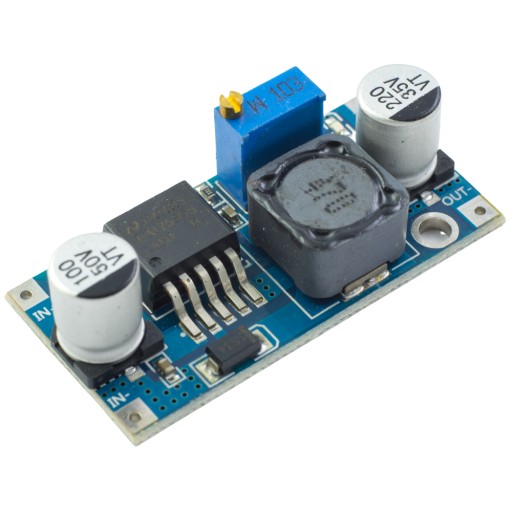

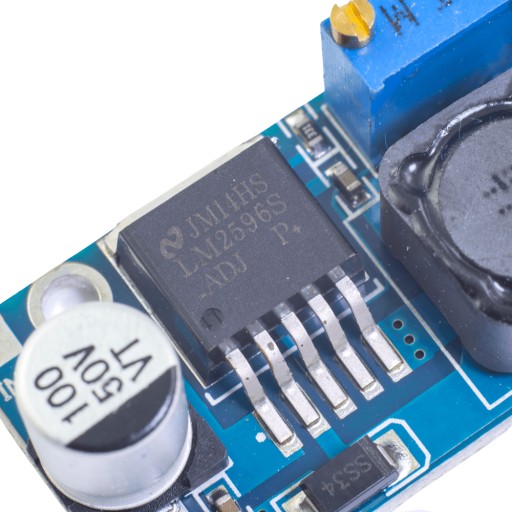

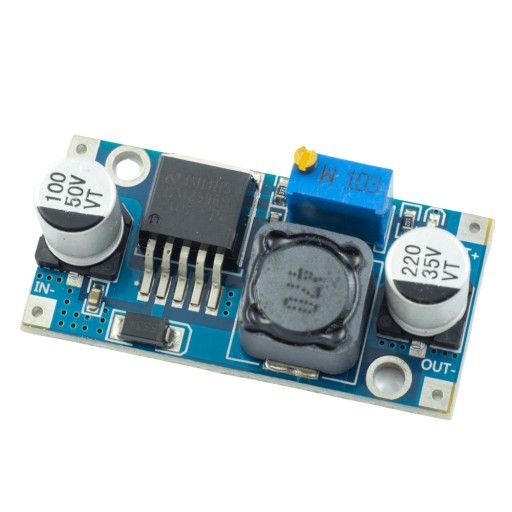

step-down konvertor postavený na známom a populárnom čipe LM2596 je jednou z najzaujímavejších možností.

Ide o DC-DC konvertor, ktorý konvertuje konštantné vstupné napätie do konštantného napätia na výstupe. Na vstup meniča vieme dodať napätie od 3V až do 35V.

Výstupné napätie z meniča je regulované viacotáčkovým potenciometrom, ktorý je umiestnený na module. Regulácia prebieha v rozsahuod 1,5V do 30V.

Ďalším dôležitým parametrom je maximálny prúd, ktorý dokáže menič vydať. Modul LM2596 je pomerne efektívny. Môže poskytnúť maximálne 3Aprúd. Pre stálu prevádzku je prúd 2A.

Pri prevádzke s vyšším výkonom (nad 15W) musíte prilepiť chladič k systému meniča (nie je súčasťou dodávky v súprave). Menič sa môže prehriať, ak prepne vysoký výkon.

✅ Parametre LM2596 3A DC-DC meniča znižovania

• Vstupné napätie: 3- 35 V
• Výstupné napätie: 1,5-30 V (nastaviteľné)
• Čip prevodníka: LM2596
• Výstupný prúd jednosmerného prúdu: 2A
• Maximálny výstupný prúd: 3A (s chladičom)
• Pri príkone nad 15 W je chladič povinný (nie je súčasťou sady)
• Účinnosť: Max 92 %
• Frekvencia: 150 kHz
• Prevádzková teplota: -40÷85 °C (pri výkone 10 W)
• Ochrana proti skratu: prúdový limit, Auto-CV
• Hmotnosť: 11,7 g
• Veľkosť: 47 x 23 x 14 mm

❗ Poznámka ❗

• Zariadenie reguluje napätie jeho znižovaním (zníženie). Napájacie napätie musí byť vyššie ako požadované výstupné napätie.
• Nesprávne pripojenie polarity napájania poškodí systém.
• Zariadenie je určené pre skúsených odborníkov na elektroniku. Vyžaduje si základné znalosti elektroniky a schopnosť spájkovať a spájať obvody. Firma nezodpovedá za nesprávnu inštaláciu zariadenia.
• Pred pripojením cieľového systému k meniču/stabilizátoru sa pomocou voltmetra presvedčte, že je nastavené vhodné výstupné napätie
