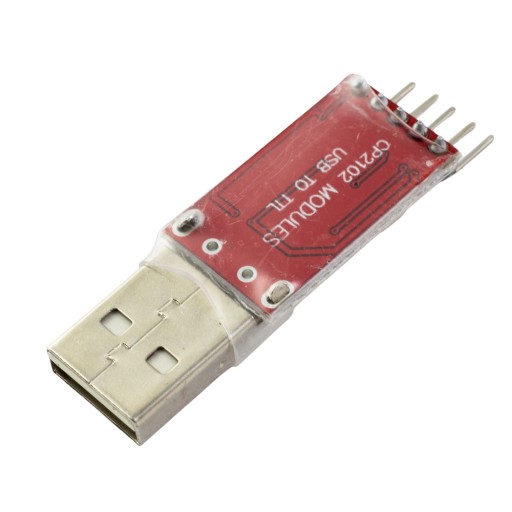

Prevodník USB - UART je nenahraditeľné zariadenie v elektrotechnickej dielni. Jeho úlohou je emulovať sériový port pomocou rozhrania USB počítača.

V moderných počítačoch už nemáme port COM (RS232). V elektronike však stále používame tento komunikačný štandard. Mať takýto prevodník je nevyhnutnosťou pre každého elektrotechnika.

Modul je založený na veľmi populárnom systéme CP2102. Je jedným z najpopulárnejších obľúbené prevodníky.

Toto zariadenie umožňuje obojsmernú komunikáciu pomocou štandardu TTL logiky. Logická úroveň na pinoch TX a RX je 3,3 V. Toto je tiež dostatočná úroveň pre väčšinu systémov komunikujúcich pri 5V. Toleruje 5V na svojom RXD vstupe.

Princíp činnosti je jednoduchý. Pripojíte, nainštalujete ovládač a konvertor sa objaví v zdrojoch počítača ako virtuálny COM port (VCOM).

S jeho pomocou môžete naprogramovať systémy ESP8266 a ESP32.

Modul má dva napájacie výstupy pre externé systémy, 3,3V a 5V.

To uľahčuje prácu s mikrokontrolérmi a modulmi v rôznych napäťových štandardoch. Napríklad pre Arduino Uno to bude 5V a pre ESP32 a STM32 to bude 3,3V.

K modulu bol navyše pripojený jeden z ovládacích pinov zo štandardu RS232. Toto je DTR kolík.

Modul má konektor USB, ktorý zapadá priamo do zásuvky na počítači.

Systém CP2102 je kompatibilný so štandardmi USB 1.1 a USB 2.0. Ovládače sú k dispozícii pre Windows XP, Vista, Win7 a Win10 32 bit/64 bit. b>

Modul je chránený teplom zmršťovacou manžetou.

Parametre modulu prevodníka USB - RS232 TTL CP2102

• Systém: CP2102
• Napájacie napätie: 5V (z mini USB)
• Výber prevádzkového napätia pomocou prepojky: 5V a 3,3V
• Diódy signalizujúce prítomnosť napájania a chod prevodníka
• Kompatibilita s USB 2.0
• Pinouty: 5V, VCC, 3.3 V, TXD, RXD, GND
• Rozmery: 27 x 15 mm
