Prevodník USB - UART je nenahraditeľné zariadenie v dielni elektroniky. Jeho úlohou je emulovať sériový port pomocou rozhrania USB počítača.

V moderných počítačoch už nemáme port COM (RS232). V elektronike však stále používame tento komunikačný štandard. Mať takýto prevodník je nevyhnutnosťou pre každého elektrotechnika.

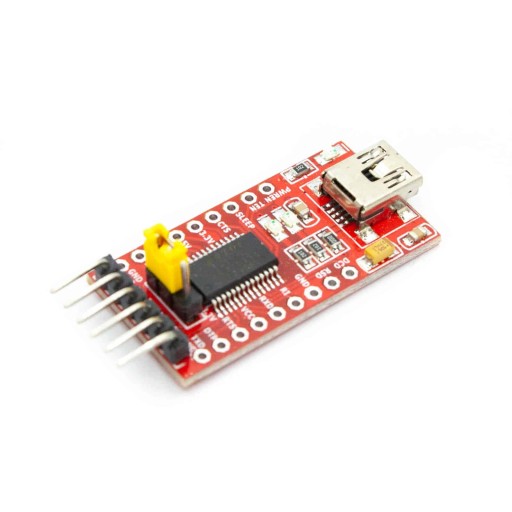

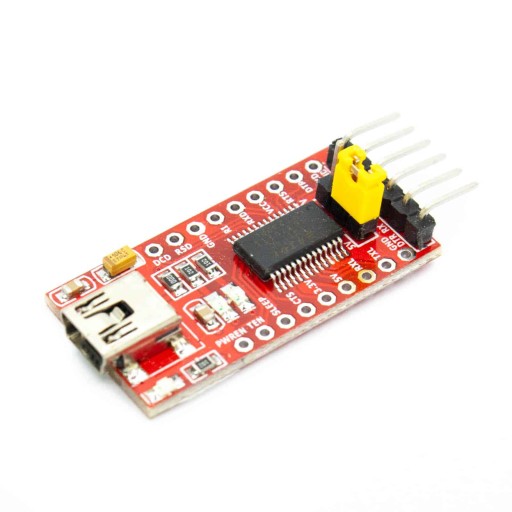

Modul je založený na veľmi populárnom systéme FT232RL. Je jedným z najpopulárnejších obľúbené prevodníky.

Toto zariadenie umožňuje obojsmernú komunikáciu v logickom štandarde TTL. Princíp činnosti je jednoduchý. Pripojíte, nainštalujete ovládač a konvertor sa objaví v zdrojoch počítača ako virtuálny COM port (VCOM).

S jeho pomocou môžete naprogramovať systémy ESP8266 a ESP32.

Zap. Modul má prepojku na výber napätia, s ktorým bude fungovať komunikácia na strane sériového prenosu UART. Môžete si vybrať z 3,3V alebo 5V. To uľahčuje prácu s mikrokontrolérmi a modulmi v rôznych napäťových štandardoch. Napríklad pre Arduino Uno to bude 5V a pre ESP32 a STM32 to bude 3,3V.

Navyše, modul má ovládacie piny v štandarde RS232. Patria sem piny CTS a RTS. Používajú sa na riadenie toku dát.

Modul má konektor mini USB, ktorý je dostupný v inej ponuke

Systém FT232RL je kompatibilný so štandardmi USB 1.1 a USB 2.0. Ovládače sú k dispozícii pre Windows XP, Vista, Win7 a Win10 32 bit/64bit.

Parametre modulu prevodníka USB - RS232 TTL FT232RL

• Systém: FT232RL
• Napájacie napätie: 5V (z mini USB)
• Výber prevádzkového napätia pomocou prepojky: 5V a 3,3V
• Integrovaný USB oscilátor
• Diódy indikujúce napájanie a činnosť prevodníka
• Kompatibilita s USB 2.0

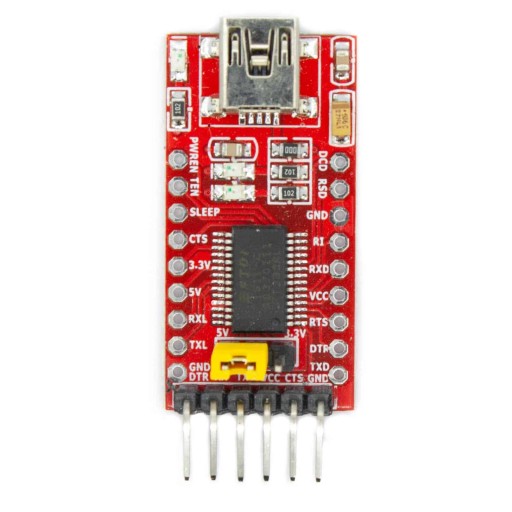

• Spodné kolíky: DTR, RXD, TXD, VCC, CTS, GND
• Bočné kolíky: PWR, ENTEN, SLEEP, CTS, 3,3V, 5V, RXL, TXL, GND, DCD, RSD, GND, RI, RXD, VCC, RTS, DTR, TXD
• Rozmery: 36 x 17,5 mm
