686 Modul alarmu nízkeho napätia batérie
686 Modul alarmu nízkeho napätia batérie
Kód tovaru: 12179908107
- Stav: Nové
- Výrobca: Inna (n/a)
- Model: Iné
- Druh: Iné
- Kód výrobcu: 686
- Stav balenia: Originál
POZOR: v prípade možnosti výberu farby, typu, vzoru ju uveďte do poznámky
POPIS PRODUKTU

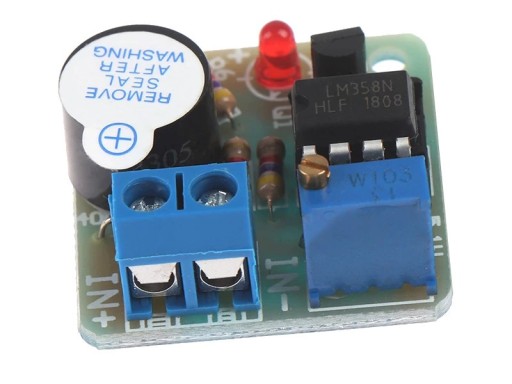

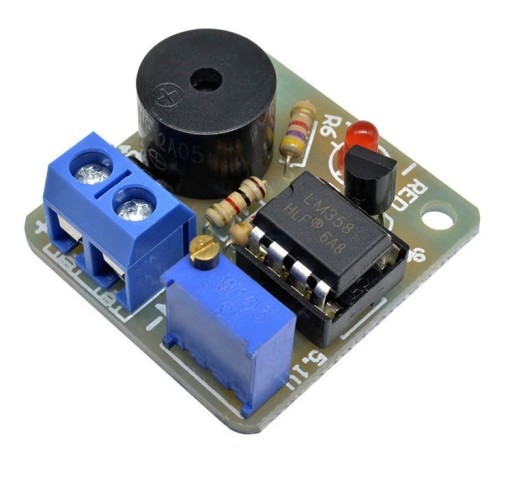

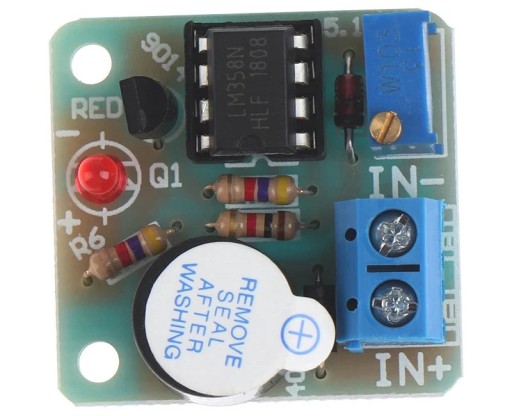

⚡ Modul alarmu nízkeho napätia batérie ⚡
☑️ Použitie:✔️ Jednoduchý elektronický modul založený na operačnom zosilňovači LM358 , monitorovanie napätia batérie.
✔️ Navrhnuté pre 9V a 12V batérie.
☑️ Funkčnosť:✔️ Ak napätie klesne pod nastavenú hodnotu, určenú pomocou potenciometra, je to signalizované rozsvietením červenej LED a akustickým bzučiakom.
✔️ Po zvýšení napätia nad limitné napätie už alarm nebude aktívny .
✔️ Nízka spotreba prúdu Komparátor LM358 umožňuje trvalé pripojenie k batérii.
✔️ Modul je zapojený do obvodu paralelne , systém je napájaný testovaným napätím batérie.
☑️ Pozor!✔️ Maximálne napätie, ktoré je možné dodať do modulu je 15V! Prekročenie tohto napätia bude mať za následok spálenie čipu LM358.
☆ Vstup : VIN(+) a GND(-)
☆ Rozmery: 25 x 25 mm
☆ Nastavenia napätia alarmu pre 9V batériu:
- 7,5V ~> potenciometer odpor 7,48kΩ
- 8V ~> odpor potenciometra 7kΩ
- 8,5V ~> odpor potenciometra 6,57kΩ
☆ Alarm nastavenia napätia pre 12V batéria:
- 10V ~> odpor potenciometra 5,54kΩ
- 10,5V ~> odpor potenciometra 5,29kΩ
- 11V ~> potenciometer odpor 5,07 kΩ
☆ Meranie odporu potenciometra by sa malo vykonať na dvoch svorkách potenciometra zo strany napájacieho konektora
