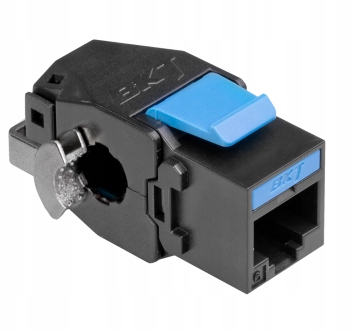

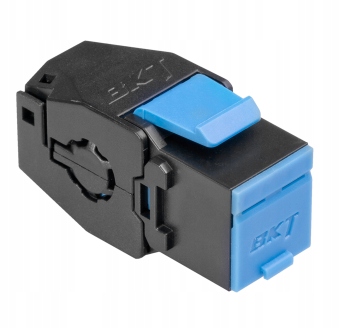

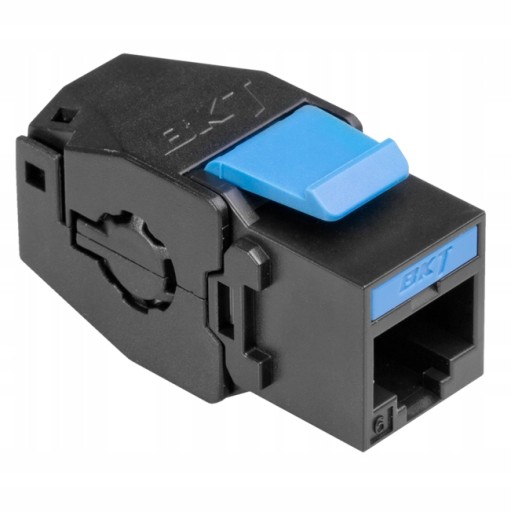

Keystone RJ45 UTP cat 6 netienený modul BKT bez použitia náradia

Modul BKT RJ45 sa používa na zostavenie štvorpárovej medenej prenosovej dráhy, presnejšie na ukončenie dráhy konektorom RJ45 vo forme zásuvky. .

Vyrobené v univerzálnom a populárnom montážnom štandarde "keystone", používa sa v širokej škále elektroinštalačných zariadení používaných v telekomunikačných účastníckych zásuvkách (napr. Mediabox 45x45) a umožňuje inštaláciu modulárnych patch panelov v bodových distribučných systémoch, ako sú telekomunikačné skrine.

Účinnosť riešenia potvrdená laboratórnymi testami a súborom konštrukčných prvkov zabezpečiť opakovateľnosť a vysokú kvalitu telekomunikačných inštalácií.

Na výrobu konektora bez použitia náradia nie sú potrebné žiadne zariadenia, proces je jednoduchý a rýchly, čo vám umožňuje ušetriť čas a minimalizovať výdavky.

Charakteristiky :

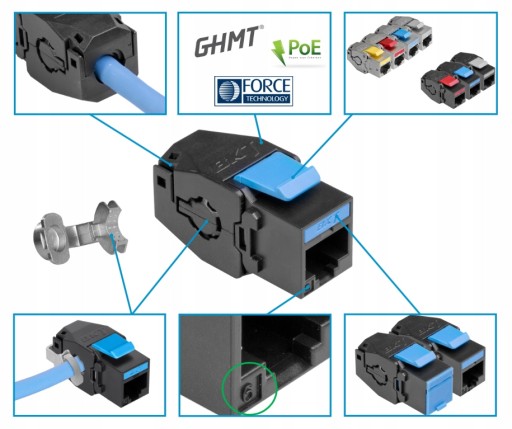

• Informácie o kategórii na prednej strane modulu
• Každý modul je vybavený identifikátorom portu
• Každý modul je vybavený protiprachovým krytom portu, ktorý chráni kolíky proti prachu a mechanickému poškodeniu
• Štandard "keystone" modulu zaručuje kompatibilitu so širokou škálou elektroinštalačného vybavenia
• Unikátny montážny systém umožňujúci vstup káblov zboku alebo tradične na zadnej strane modulu
• Pripojenie kábla na zadnú stranu modulu si tradične nevyžaduje použitie sťahovacej pásky
• Kábel vložený z oboch strán modulu funguje dobre v plytkých elektroinštalačných kanáloch alebo podlahových krabiciach

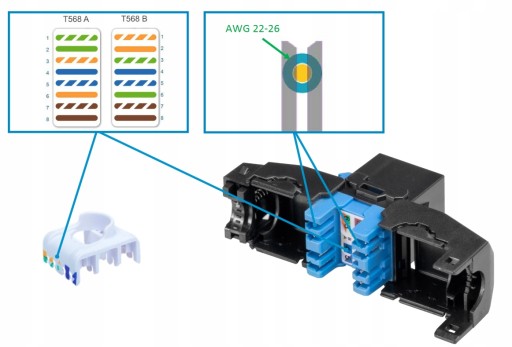

• Univerzálny konektor IDC pre káble s priemerom drôtu AWG 22-26, typ drôtu a vlákna
• Označenie schémy nábytku podľa T568A/B štandard prítomný v organizátore a v module
• Súlad s normami potvrdený testami v nezávislých laboratóriách
• Kompatibilita s PoE potvrdená certifikátom (PoE, PoE+, 4PPoE)

Beznástrojový modul

Riešenie použité v beznástrojových moduloch keystone vám umožňuje zostaviť celú prenosovú cestu bez potreby použitia špeciálnych nástrojov.

Celý proces inštalácie je rýchly a pohodlný. Rezanie zásuviek bez nástrojov trvá 1/3 štandardného času vykonávania v závislosti od systému nástrojov.

Podľa preferencií inštalátora môžu byť zásuvky ukončené aj pomocou klasická metóda, pomocou nástroja IDC LSA impact tool .

Aplikácia

Vďaka použitiu špeciálnych, univerzálnych uchytení je možné modulárne zásuvky BKT inštalovať do akýchkoľvek prvkov ako napr. prázdne patch panely, nástenné boxy, podlahové boxy atď.

Namontované v 45x45 adaptéroch môžu byť umiestnené v rámoch vybavených podperami, podlahové boxy, stĺpy vysúvateľné z pracovnej dosky, lišty a nástenné podnosy prispôsobené na montáž príslušenstva Mediabox.

Stopy triedy E kategórie 6 sú určené pre prevádzku pri frekvenciách do 250 MHz (podľa štandardov), s binárnym bitom rýchlosti až 1-10 Gb/s (v závislosti od typu a dĺžky kábla).

Štandardy:

• PN-EN 50173-1
• EN 50173-1
• PN-EN 60603-7-4
• EN 60603 -7-4
• ISO/IEC 11801
• IEC 60603-7-4
• IEC 60512-99-002
• IEEE 802.3 af/at/bt
• ANSI/TIA-568.2
• RoHS 2011/65/EÚ

Technické špecifikácie:

Vlastnosti produktu:

• tlač štandardu pre kožušinu (T568A/B) na IDC konektor a organizér bez náradia
• sila zástrčky: 20N max
• údržba: 7,7 kg medzi zásuvkou a zástrčkou
• prevádzková teplota: -20°C do 60 °C

Životnosť:

• Zásuvka RJ45: ≥ 750 cyklov (zasúvanie/vyberanie zástrčky rýchlosťou 20 cyklov/min, meranie odpor pripojenia každých 100 cyklov)
• IDC blok: ≥ 20 zabití pre káble s lankom a drôtom AWG 22-26, kompatibilné s nástrojom 110, BKT HAT 28

RJ45 zásuvka:

• plášť: ABS + PC, UL 94-V0
• kolíková základňa: PC, UL 94-V2

li>

Zásuvky pre kolíky:

• materiál: poniklovaný fosforový bronz
• povrch: 50 μin zlata na povrchu kolíka

IDC zásuvka:

• plášť: PC + sklolaminát, UL 94-V2
• kryt: ABS + PC, UL 94-V0
• čepele v bloku: pocínovaný fosforový bronz

Iné:

• Organizér: PC + sklenené vlákna, UL 94-V2
• Platnička PCB: FR4, UL 94V-0
• ID portu: ABS + PC, UL 94V-0
• Prachovka: PP, UL 94V-2

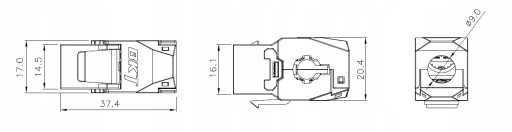

Rozmery (výška x šírka x hĺbka): 20,4 x 17 x 37,4 mm Výrobca - BKT

BKT je spoločnosť s poľskými koreňmi, ktorá sa už viac ako dvadsať rokov spája s vytváraním komplexných riešení v oblasti prenosu dát a bezpečnostnej infraštruktúry. Vďaka skúsenému technickému personálu, moderným technologickým postupom, komplexnej ponuke a vysokému nasadeniu majú výhodu účasti na najväčších infraštruktúrnych projektoch v Poľsku aj v zahraničí.
