katalógové číslo: 67495

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú k dispozícii na: www .stratos.pl/strony/67495.htm

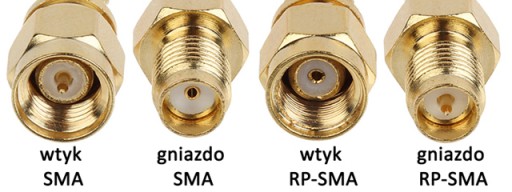

Konektory rodiny SMA (SubMiniature version A) sú miniatúrne vysokofrekvenčné konektory s impedanciou 50 Ω a prevádzkovým pásmom do 18 GHz. Najčastejšie sa používajú vo WiFi a LTE zariadeniach a anténach. Konektory sú dostupné vo verziách SMA a RSMA, líšia sa typom centrálneho kolíka. RSMA (RP-SMA Revers Polarity SMA) je variant SMA konektora identických rozmerov so zmeneným stredovým kolíkom (zástrčka SMA má kolík samec a zástrčka RSMA zástrčku zásuvku a podobne zásuvka SMA má kolík samicu a zásuvka RSMA má kolík samec.

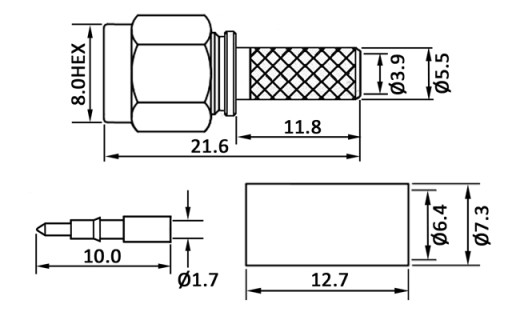

Ponúkaný konektor je zástrčka SMA s impedanciou 50Ω určená na montáž na koaxiálny kábel H-155 alebo jeho ekvivalent je zalisovaný, centrálny vodič kábla je pripojený ku kolíku zástrčky spájkovaním alebo zalisovaním Rozmery zástrčky sú uvedené nižšie:

Na prenos RF signálov (rádiovej frekvencie) sa používa veľa typov koaxiálnych konektorov. - vysoké MHz-GHz) TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi atď. zariadenia a antény určené na prevádzku vo frekvenčných rozsahoch od niekoľkých desiatok MHz až po niekoľko desiatok GHz konektory sú uvedené v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

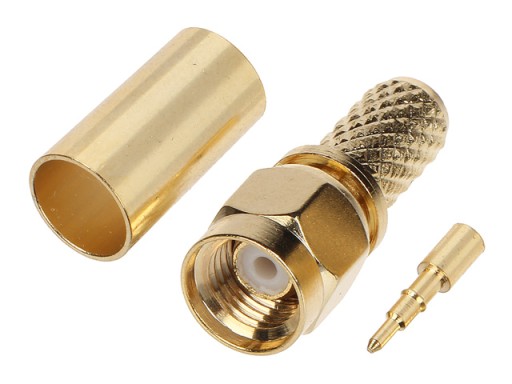

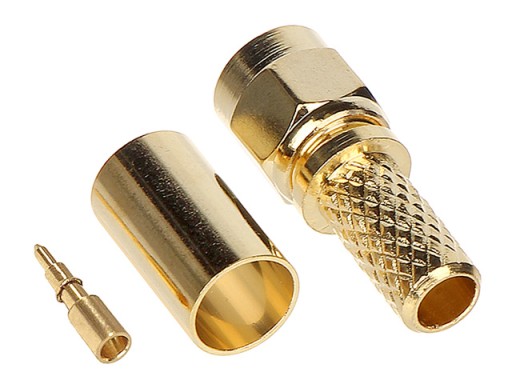

Ponúkaná zástrčka je vyrobená z z mosadze zlatej farby a má pozlátený stredový kolík. Impedancia zástrčky je 50Ω. Na zalisovanie zástrčky na kábel potrebujete krimpovací nástroj, napr. Krimpovače nájdete v našej ponuke po zadaní modelu krimpovača do pola 'hľadať v používateľských položkách'.

• Konektor: zástrčka SMA samec, rovná li>
• Materiál: mosadz zlatej farby, pozlátený stredový kolík
• Zodpovedajúci kábel: H-155 a ekvivalenty
• Impedancia: 50Ω
• Prevádzkový šírka pásma: <18GHz
• li>
• Rozmery (dĺžka s objímkou/priemer): cca 23/8 mm
• Hmotnosť: 5 g

Produkt, ktorý ponúkame, je nový, nepoužitý produkt, zabalený vo výrobe. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
