katalógové číslo: 67775

Katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie sú k dispozícii na : www.stratos.pl/strony/67775.htm

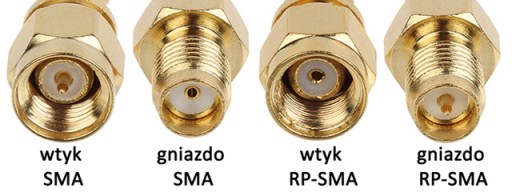

Konektory rodiny SMA (SubMiniature version A) sú miniatúrne vysokofrekvenčné konektory s impedanciou 50 Ω a prevádzkovým pásmom do 18 GHz. Najčastejšie sa používajú vo WiFi a LTE zariadeniach a anténach. Konektory sú dostupné vo verziách SMA a RSMA, líšia sa typom centrálneho kolíka. RSMA (RP-SMA Revers Polarity SMA) je variant SMA konektora identických rozmerov so zmeneným stredovým kolíkom (zástrčka SMA má kolík samec a zástrčka RSMA zástrčku zásuvku a podobne zásuvka SMA má kolík samicu a zásuvka RSMA má kolík samec.

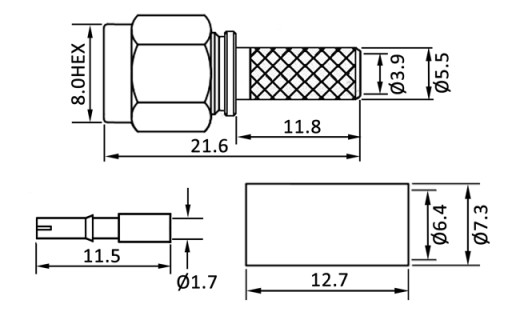

Ponúkaný konektor je zástrčka RSMA (RP-SMA), teda zásuvka s impedanciou 50Ω určená na montáž na koaxiálny kábel H-155 alebo jeho Objímka na obrazovke kábla je zalisovaná, stredový vodič kábla je pripojený k kolíku zástrčky spájkovaním alebo spájkovaním. Rozmery zástrčky sú uvedené nižšie:

Veľa typov koaxiálnych konektory sa používajú na prenos RF signálov (Rádio Frequency - vysoká MHz-GHz) v TV, SAT, FM, DAB, DVB, GSM zariadeniach a anténach, GPS, WiFi atď., existujú konektory určené na prevádzku vo frekvenčných rozsahoch od niekoľko desiatok MHz až niekoľko desiatok GHz Najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

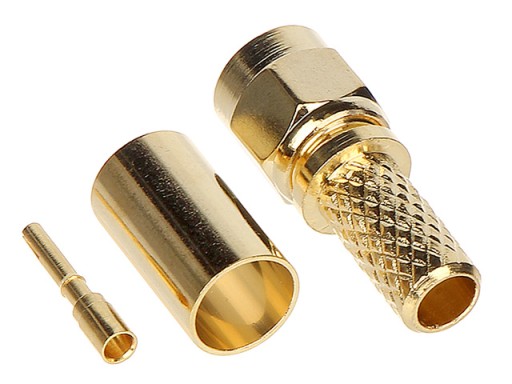

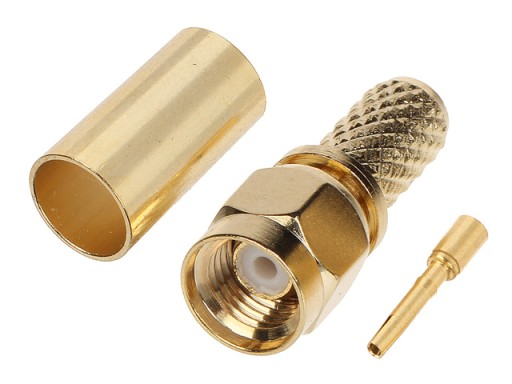

Ponúkaná zástrčka je vyrobená z mosadze zlatej farby a má pozlátený stredový kolík. Impedancia zástrčky je 50Ω. Na zalisovanie zástrčky na kábel potrebujete krimpovací nástroj, napr. Krimpovače nájdete v našej ponuke po zadaní modelu krimpovača do poľa 'hľadať v používateľských položkách'.

• Konektor: zásuvka RP-SMA, rovná
• Materiál: mosadz zlatej farby, pozlátený stredový kolík
• Kompatibilný kábel: H-155 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <18GHz
• Rozmery (dĺžka s objímkou/priemer): cca 23/8 mm
• Hmotnosť: 5 g

Produkt ponúkame je nový produkt, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
