katalógové číslo: 68770

K dispozícii je katalógová karta, hypertextový odkaz na webovú stránku výrobcu a podrobné špecifikácie na: www.stratos.pl/strony/68770.htm

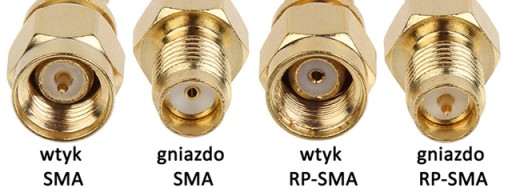

Konektory rodiny SMA (SubMiniature version A) sú miniatúrne vysokofrekvenčné konektory s impedanciou 50 Ω a prevádzkovým pásmom až 18 GHz. Najčastejšie sa používajú vo WiFi a LTE zariadeniach a anténach. Konektory sú dostupné vo verziách SMA a RSMA, líšia sa typom centrálneho kolíka. RSMA (RP-SMA Revers Polarity SMA) je variant SMA konektora identických rozmerov so zmeneným stredovým kolíkom (zástrčka SMA má kolík samec a zástrčka RSMA zástrčku zásuvku a podobne zásuvka SMA má kolík samicu a zásuvka RSMA má kolík samec.

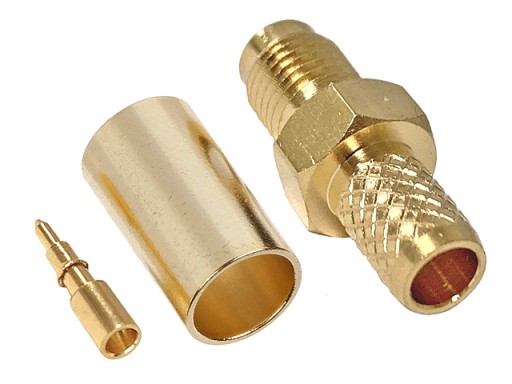

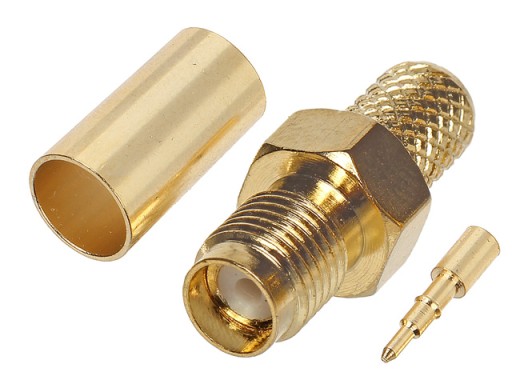

Ponúkaný konektor je zásuvka RSMA (RP-SMA), teda zásuvka samec s impedanciou 50Ω, prispôsobená na umiestnenie na koaxiálny kábel H-155 resp. jeho ekvivalent je zalisovaný, centrálny vodič kábla sa pripojí na kolík zásuvky spájkovaním alebo zalisovaním. Rozmery zásuvky sú uvedené nižšie:

Veľa typov koaxiálnych konektorov sa používajú na prenos RF signálov (Radio Frequency - vysokofrekvenčné MHz-GHz) v TV, SAT, FM, DAB, DVB, GSM zariadenia a antény, GPS, WiFi atď., konektory sú navrhnuté tak, aby fungovali vo frekvenčných rozsahoch od niekoľko desiatok MHz až niekoľko desiatok GHz Najčastejšie používané konektory uvádzame v tabuľke nižšie - uvádzame vzhľad zástrčiek a zásuviek daného typu, maximálnu pracovnú frekvenciu a približné priemery konektorov.

Ponúkaná objímka je vyrobená z mosadze zlatej farby a má pozlátený stredový kolík. Impedancia zásuvky je 50Ω. Na zalisovanie zásuvky na kábli potrebujete krimpovací nástroj, napr. Krimpovače nájdete v našej ponuke po zadaní modelu krimpovacieho stroja do poľa 'hľadať v používateľských položkách'.

• Konektor: RP-SMA zástrčka samec, rovná
• Materiál: mosadz zlatej farby, pozlátený stredový kolík
• Kompatibilný kábel: H-155 a ekvivalenty
• Impedancia: 50Ω
• Prevádzková šírka pásma: <18GHz
• Rozmery (dĺžka s objímkou/priemer): cca 24/8 mm
• Hmotnosť: 5 g

Produkt ponúkame je nový produkt, nepoužitý, továrensky zabalený. Ponúkaný tovar, rovnako ako všetky nami predávané položky, je momentálne dostupný v našom sklade, čo umožňuje okamžité odoslanie.
