TWISTED PAIR CABLE - Getfort cat.6 F/UTP 350 MHz LSOH 1m KÁBEL VLASTNOSTI:

• Výrobca: GETFORT
• Model: GF -6FTP -LSOH
• Typ: F/UTP kat. 6
• Frekvenčné pásmo: 350 MHz
• Priemer vodiča CU: 23AWG(0,54)mm
• Vonkajší priemer kábla: 7,3 mm

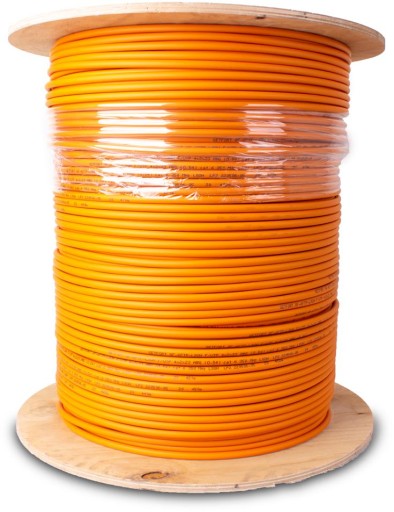

• Hmotnosť celá jednotka 500m kladka: 41 kg
• Požiarna klasifikácia PN-EN 50575: Dca-s2,d0,a1
• Ponuka platí pre 1m kábla (maximálny úsek 500m)

ÚČEL KÁBLA:

• GetFort premium class 6 IT kábel (krútený pár) je určený pre výstavba profesionálnych IT alebo telekomunikačných systémov, v ktorých sa využíva frekvenčné pásmo do 350 MHz.
• Káble sú vhodné na prenos dát, zvuku a televízneho obrazu s binárnou šírkou pásma nad 1Gb/s.
• Kábel slúži na vybudovanie tzv štruktúrované kabelážne systémy vo vnútri budov v súlade s normou PN-EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, ako aj na použitie v priemyselných sieťach vystavených vonkajšiemu elektromagnetickému rušeniu.
• V miestach so zvýšenými požiadavkami na požiarnu ochranu sa používa kábel s bezhalogénovým povlakom LSOH, ktorý nešíri plameň a má veľmi nízku emisiu dymu podľa PN-EN 61034-2, EN61034-2, IEC 61032-2 a s obmedzeným uvoľňovaním korózie podľa PE-EN 60754-2, EN 60754-2, IEC 60754-2.
• Tento kábel je klasifikovaný podľa normy PN-EN 50575 (CPR)
• Tento kábel je tiež ideálny pre budovanie CCTV systémov – uzavretý televízny okruh, vďaka svojim vynikajúcim vlastnostiam prenosu video signálov z kamier.

ŠTANDARDY VÝROBY KÁBLOV:

UTP kábel s krútenou dvojlinkou kategórie 6 bol vyrobený v súlade s nasledujúcimi normami:

• PN-EN 60332-1-2
• PN- EN 61034-2
• PN-EN 60754-2
• PN-EN 50173-1
• ANSI/TIA 568.2
• PN- EN 50288-5-1

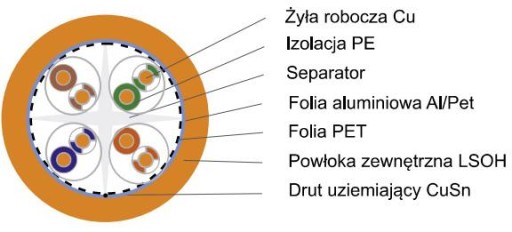

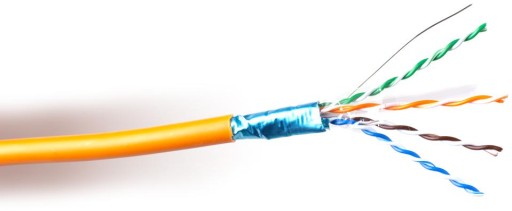

ŠTRUKTÚRA KÁBLOV GETFORT:

• Vodiče: jednožilové okrúhle vyrobené z mäkkej elektrolytickej medi
• Izolácia: špeciálna zmes polyolefínov
• Farby izolácie jadra: zelená, modrá, hnedá, oranžová - skrútené v páre s bielym drôtom s pozdĺžnym pruhom zodpovedajúcej farby
• Stred
• b>: štyri páry vodičov stočené do stredu na centrálne umiestnenom oddeľovacom prvku
• Obrazovka: AI/Pet hliníková fólia s CuSn uzemňovacím vodičom
• Vonkajší náter: špeciálny bezhalogénový polymér LSOH
• Farba náteru b>: oranžová RAL 2003

ŠPECIFIKÁCIA A TECHNICKÉ ÚDAJE:

• Rozsah teplôt: počas prevádzky -30°C až +70°C pri pokládke -10 °C až +50 °C
• Minimálny polomer ohybu: 6xØd - počas prevádzky
• 8xØd - počas kladenia
• Priemer CU vodiča: 0,54 mm
• Priemer izolovaného vodiča: 1,06 mm
• Odpor vodiča/párovej slučky pri 20°C ( max): 165 Ω/km
• Odporová izolácia (min): 5 GΩxkm
• Asymetria odporu vodičov v pár: ≤ 2 %
• Efektívna kapacita ľubovoľného páru pri 1 kHz: 50 ± 5 nF/km
• Asymetria kapacity v prenosovej ceste voči zemi pri 1 kHz (max): 1600 pF/km
• Prevádzkové napätie: 150 V
• Napätie test: striedavé napätie 50 Hz - 700 V AC jednosmerné napätie 1000 V DC
• Vlnová impedancia: 100 ± 5 Ω
• Rýchlosť šírenia NVP: 0,69

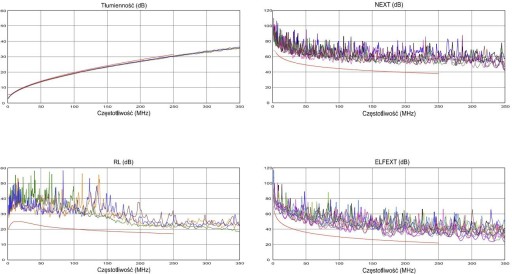

• Spätná strata páru vo frekvenčnom rozsahu dB (min ):f = 4÷10 MHz - 20+5lg(f)
• f = 10÷20 MHz - 25
• f = 20÷350 MHz - 25- 7 lg(f/20)
• Strata väzby vo frekvencii rozsah 30-100 MHz (min): 55 dB
• Impedancia väzby 10 MHz: 100 mΩ/m
