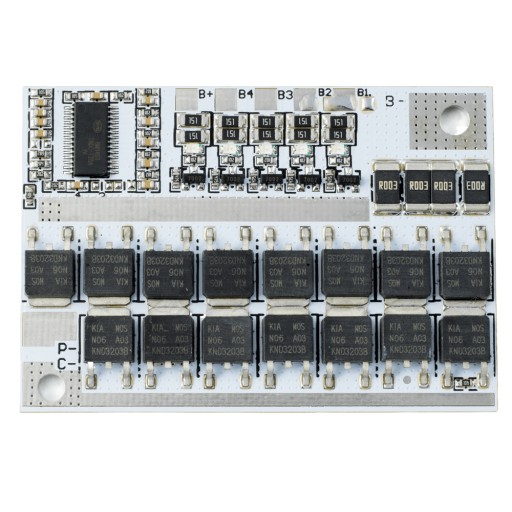

Modul nabíjačky batérií pre Li-Ion alebo Li-Pol v obľúbenej veľkosti 18650 alebo podobnej.

✅ Podporuje 4 články alebo 5S pack s napätím 18V – 21V (3,6V – 4,2V na článok) s ochranami a balancer

✅ Dá sa voľne previesť na 3S/4S/5S.

⭐️ APLIKÁCIA

Modul BMS 5S 100A je možné použiťpre. konverzia batériových nástrojov

b>. Takéto náradie má často batérie s technológiou Ni-Cd a nové batérie sú veľmi drahé.

Premena takejto batérie skrutkovača na Li-Ion bude nielen lacnejšia, ale budete mať ajbatériu na vaša likvidácia v lepšej technológii a s lepším výkonom.

Okrem nástrojov ho môžete použiť na zostavenie vlastných power bánkalebo iných aplikácií, kde sa batéria skladá zo série- pripojené Li-Ion batérie /Li-Pol.

Väčšie batérie môžete zostaviť paralelným spojením článkov. Zvýšite tak kapacitu celej batérie a maximálny prúd, ktorý z nej môžete získať.

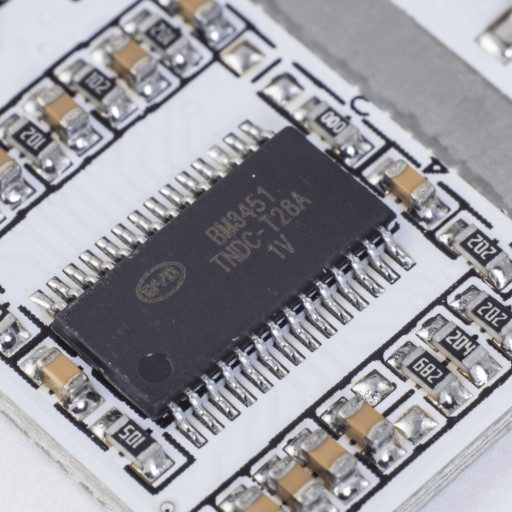

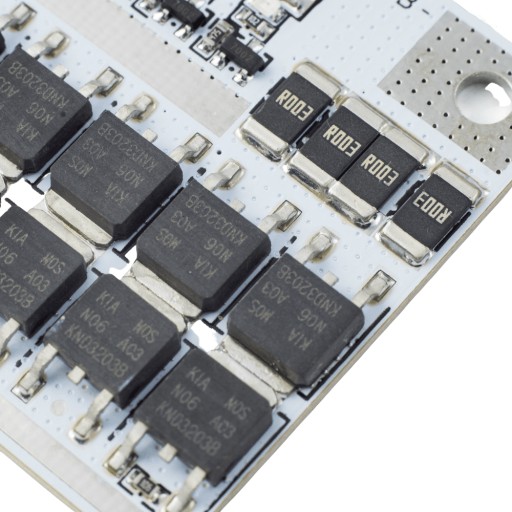

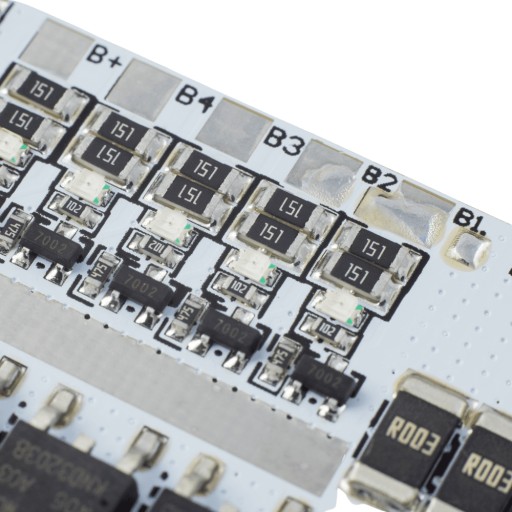

⚙️ PARAMETER MODULU BMS 5S 100A:

• Počet podporovaných článkov: 5
• Maximálny trvalý prúd: 80 A (samostatné pripojenie P-/C- portov)
• Maximálny trvalý prúd: 60 A (spoločné pripojenie P-portov -/C-)
• Okamžitý maximálny prúd: 100 A
• Funkcia vyrovnávania napätia
• Vyrovnanie napätia: 4,14 - 4,24 V
• Vyrovnávací prúd: 60 mA
• Maximálny nabíjací prúd batérie: 60 A
• Maximálne nabíjacie napätie: 12,6 V (3S), 16,8 V (4S), 21 V (5S)
• Ochrana proti skratu
• b>
• Prevádzkový čas ochrany proti skratu: 100-600 uS
• Ochrana proti prebitiu
• Ochranné napätie: 4,21 – 4,29 V (typ.)
• Resetovacie napätie ochrany: 4,14 – 4,24 V
• Čas detekcie prebitia: 1,5 – 2,5 s
• Ochrana proti nadmernému vybitiu
• Ochranné napätie: 2,72 – 2,88 V (typ.)
• Resetovacie napätie ochrany: 2,9 – 2,88 V (typ.) 3,1 V
• Doba detekcie výboja: 0,5 - 1,5 s
• Prevádzková teplota: -40 ÷ +80 °C
• Rozmery: 60 x 42 x 4 mm

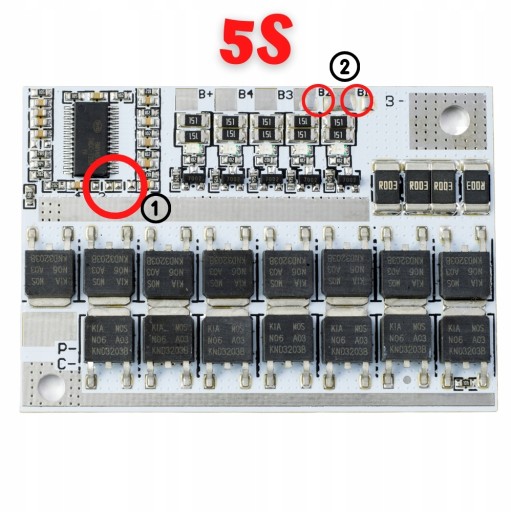

⭐️ ÚPRAVA DOSKY 3S/4S/5S

Modul z tejto ponuky je prispôsobený na prácu v systéme 5S. Dá sa to jednoducho zmeniť prispájkovaním alebo odspájkovaním prepojok (odpory alebo kvapka cínu) na príslušné miesta.

Miesta úpravy sú označené červenou farbou.

⚠️ Pozor! Rozloženie upravujete na vlastné riziko. Hotové moduly sú dostupné v iných ponukách.

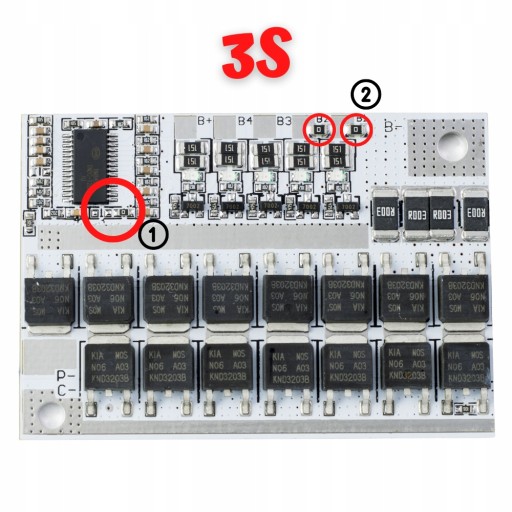

⭐️ ÚPRAVA DOSKY 3S

Miesta úprav sú označené červenou farbou.

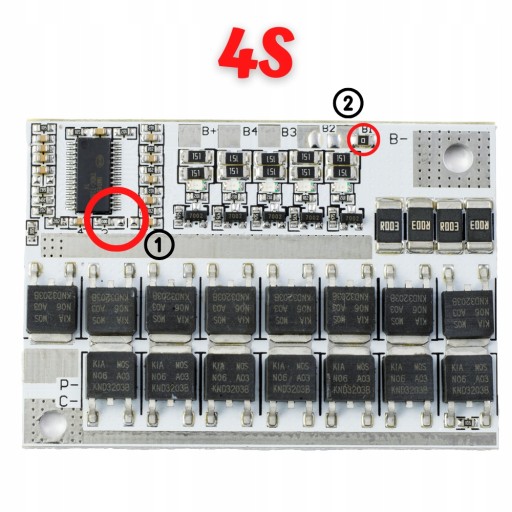

⭐️ ÚPRAVA DOSKY DOSKA 4S

Miesta úprav sú označené červenou farbou.

⭐️ Schéma zapojenia balíka 5S (18,0V-21,0V) - nabíjanie max. 21V

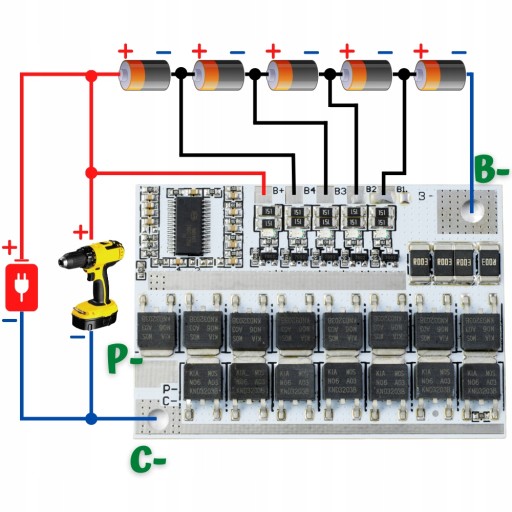

1️⃣ Spoločný port – výstupný prúd 60A

• B-: pripojte k zápornému pólu prvého bunka li>
• B1: pripojte sa k plusu prvej bunky a mínus druhej bunky
• B2: pripojiť k plusu druhej bunky a mínus tretej bunky li>
• B3: pripojiť k plus tretej bunky a mínus štvrtej bunky
• B4: pripojte sa ku plusu štvrtej bunky a mínus piatej bunky li>
• B+: pripojte sa k plus piateho článku, nabíjačky a záťaže
• P-: ponechajte nepripojené
• C-: pripojte do mínusu záťaže a nabíjačky

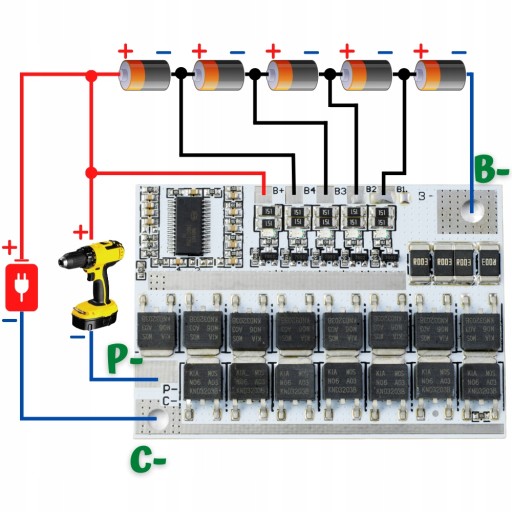

2️⃣ Samostatný port - výstupný prúd 80A

• B -: pripojenie k zápornému pólu prvej bunky
• B1: pripojenie k plusu prvej bunky a mínus druhej bunky li>
• B2: pripojte sa ku plusu druhej bunky a mínus tretej bunky
• B3: pripojte ku plusu tretia bunka a mínus štvrtej bunky li>
• B4: pripojte sa k plusu štvrtej bunky a mínus piatej bunky
• B+: pripojte k plusu piateho článku, nabíjačke a záťaži li>
• P-: pripojte k mínus záťaži
• C-: pripojte k mínusu záťaže a nabíjačke

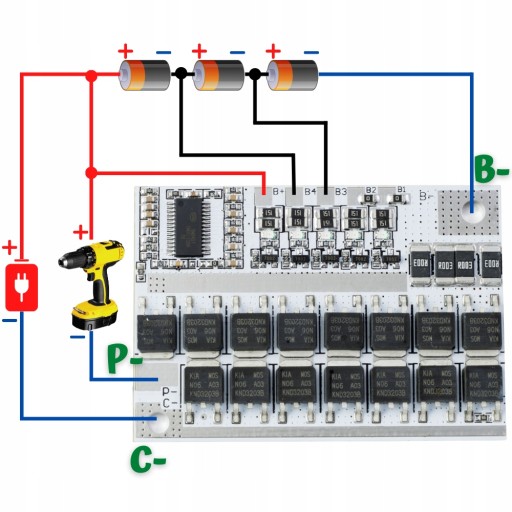

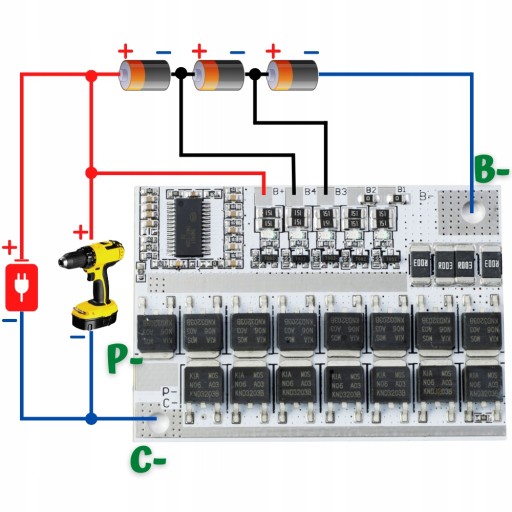

⭐️ Schéma pripojenia balíka 3S (10,8V – 12,6V ) - nabíjanie max. 12,6 V

1️⃣ Spoločný port – výstupný prúd 60A

• B-: pripojte k zápornému pólu prvá bunka
• B1: ponechať nepripojenú (rezistor)
• B2: ponechať nezapojenú (rezistor)
• B3: pripojte sa k plusu prvej bunky a mínus druhej bunky
• B4: pripojte k plus druhej bunky a mínus tretieho článku
• B+: pripojte ku kladnému pólu tretieho článku, nabíjačku a záťaž
• P- : ponechať nepripojené
• C-: pripojiť k mínusu záťaže a nabíjačky

2️⃣ Samostatný port – výstupný prúd 80A

• B-: pripojte k zápornému pólu prvého článku
• B1: odísťć nepripojený (rezistor)
• B2: ponechať nezapojený (rezistor)
• B3: pripojiť ku kladke prvej bunky a mínus druhej bunky
• B4: pripojiť k plus druhej bunky a mínus tretej bunky
• B+: pripojte k plusu tretieho článku, nabíjačku a záťaž
• P-: pripojte k mínusu záťaže
• C-: pripojte do mínusu záťaže a nabíjačky

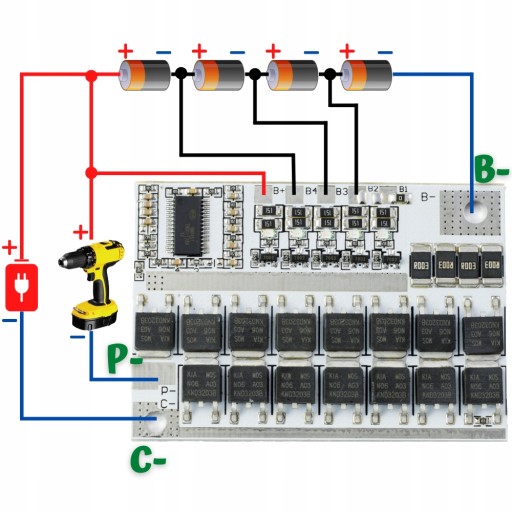

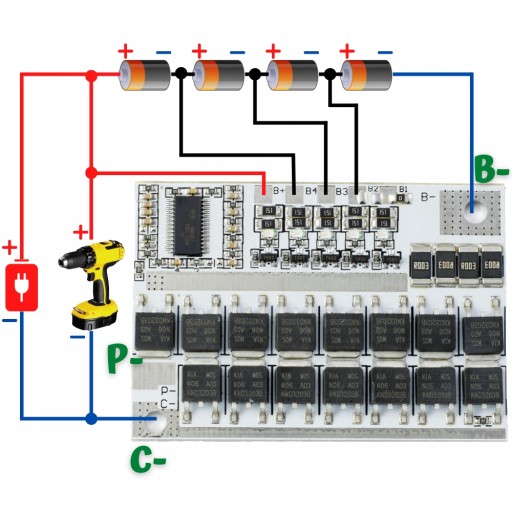

⭐️ Schéma zapojenia balíka 4S (14,4V-16,8V) - nabíjanie max. 16,8 V

1️⃣ Spoločný port – výstupný prúd 60A

• B-: pripojte k zápornému pólu prvá bunka
• B1: ponechať nezapojený (rezistor)
• B2: pripojiť ku plusu prvej bunky a mínus druhej bunky
• B3: pripojte sa k plusu druhej bunky a mínus tretej bunky
• B4 : pripojte ku plusu tretieho článku a mínus štvrtého článku
• B+: pripojte ku plusu štvrtého článku, nabíjačku a záťaž
• P-: ponechať nepripojené
• C-: pripojiť k mínusu záťaže a nabíjačky

2️⃣Samostatný port – výstupný prúd 80A b>

• B- : pripojte k zápornému pólu prvého článku
• B1: ponechajte nezapojené (rezistor)
• B2: pripojte k plus prvej bunky a mínus druhej bunky
• B3: pripojte sa k plusu druhej bunky a mínus tretej bunky
• B4: pripojte sa ku plusu tretej bunky a mínus štvrtej bunky
• B+: pripojte k plus štvrtej bunky, nabíjačka a záťaž
• P-: pripojenie k mínusu záťaže
• C-: pripojenie k mínusu záťaž a nabíjačku

️⚠️ Nemiešajte nové a použité články. Odporúča sa používať články s podobnými parametrami (kapacita, napätie, vnútorný odpor) .
