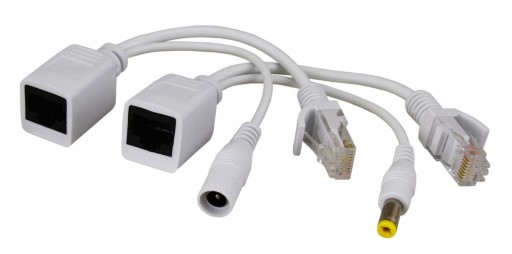

Sada adaptérov Pulsar P-PoE1 s konektormi RJ45 a 2.1/5.5

Adaptéry sa bežne používajú v CCTV monitorovacích systémoch na napájanie kamier a iných zariadení pracujúcich v sieťach LAN. Súprava slúži na prenos TCP IP signálu a napájania cez jeden krútený párový kábel. V prípade prenosu dát (TCP IP) sa používajú páry 1-2 a 3-6, zatiaľ čo napájanie sa prenáša cez páry 4-5 a 7-8.

.

Technické parametre

• Vstupný/výstupný konektor pre TCP IP: zástrčka RJ45
• Prenos dát TCP IP: páry 1-2, 3-6
• Prenos výkonu: párov 4-5, 7-8
• Vstupný/výstupný konektor pre napájanie: zásuvka JACK 2.1/5.5 / zástrčka JACK 2.1/5.5
• Rozmery: Š=190 V =21 D=21 mm
• Sada obsahuje 2 kusy adaptérov

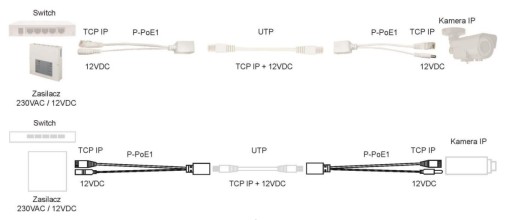

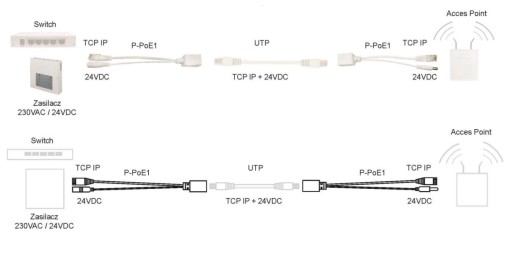

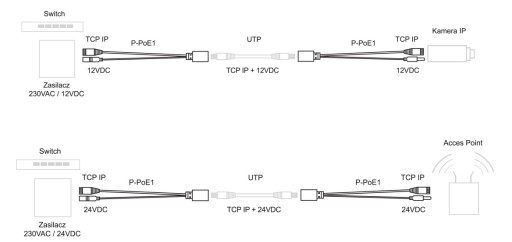

Príklady schém zapojenia
