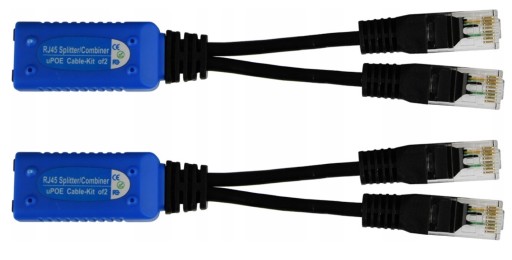

Splitter Pulsar P-POE2 vám umožňuje posielať napájanie a dáta do dvoch PoE IP kamier alebo iných zariadení kompatibilných s týmto štandardom cez UTP krútenú dvojlinku cat 5e. Používa 4 páry vodičov, kde dva páry podporujú jedno zariadenie a ostatné páry podporujú druhé. Vyžaduje si to iba príslušenstvo, ktoré vyhovuje štandardu 802.3af/at režim A (endspan), prenáša dáta a napájanie v pároch 1/2 a 3/6. Zariadenie je určené na prevádzku v sieťach 10/100Mb/s.

Technické parametre:

• Twisted pair konektor: RJ45 zásuvka (TCP IP a výkon)
• Prenos dát a výkonu: páry 1-2, 3-6
• Rozmery: Š=120 V=19 H=19 mm
• zamýšľané pre prevádzku v sieťach 10Mbit/s a 100Mbit/s

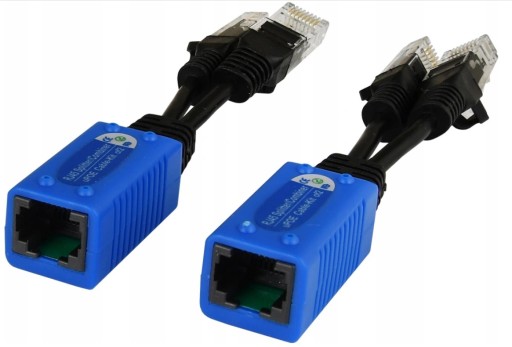

Súprava obsahuje 2 zariadenia na inštaláciu na vstupe a výstupe.

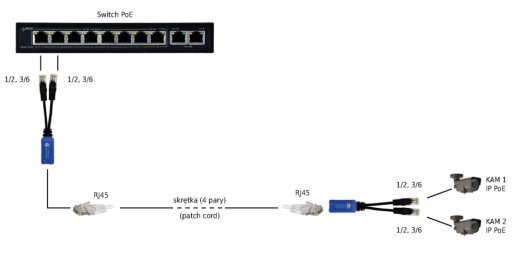

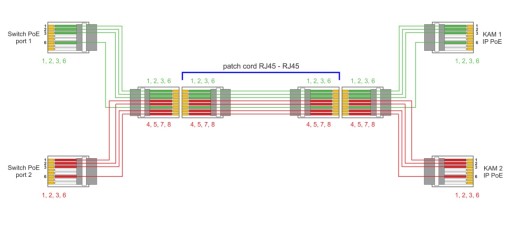

Schémy zapojenia

Poznámka:

Rozdeľovač nebude fungovať podľa vyššie uvedenej schémy s PASÍVNYMI prepínačmi PoE.
