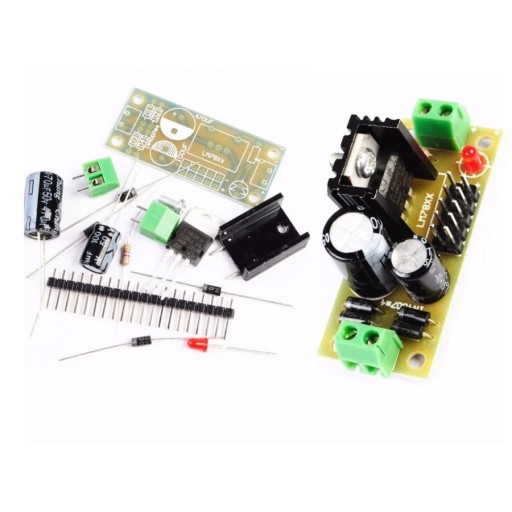

Stabilizovaný napájací zdroj 12V 7812

* SAMOMONTÁŽNA SADA *

Lineárny napájací modul založený na stabilizátore 7812 v kryte TO220. Toto je KIT/DIY kit pre svojpomocnú montáž. Klasické prevedenie obsahujúce potrebné bloky na stabilizáciu výstupného napätia. Káble so vstupným striedavým napätím sú priskrutkované ku konektoru. V prvom stupni sa striedavé napätie usmerňuje pomocou 4 usmerňovacích diód zapojených do Greatzovho obvodu. Potom tu máme kapacitný filter pozostávajúci z vysokokapacitného elektrolytického kondenzátora. Na samom konci je lineárny +12V kladný stabilizátor napätia, teda 7812. Dodatočne tu máme LED indikujúcu prítomnosť napätia na výstupe.

Je to klasický systém a známy každému elektrotechnikovi . Súpravu odporúčame najmä začínajúcim elektronikom, aby pri montáži elektronických súčiastok získali potrebné skúsenosti s spájkovaním a vedeli zvážiť činnosť každého z použitých prvkov. Berúc do úvahy, že ide o štandardnú konfiguráciu, po výmene stabilizátora za iný model zo série 78xx môžeme dosiahnuť rôzne hodnoty výstupného napätia.

technické údaje - parametre:

• SADA/súprava pre svojpomocnú montáž
• kompletný stabilizovaný napájací modul
• 4 usmerňovacie diódy 1N4007 v Systém Greatz b>
• kapacitný filter: elektrolytické kondenzátory
• lineárny stabilizátor 7812 v kryte TO-220
• radiátor pre stabilizátor
• LED dióda indikujúca napájanie
• svorkovnica vstupné a výstupné svorky ARK na priskrutkovanie vodičov
li>
• výstupné napätie na lište GOLD-PIN pin
• výstupné napätie: 12Vdc
• vstupné napätie 14V – 25V AC
• profesionálne vyrobený plošný spoj
• rozmer plošného spoja: 49mm x 21mm

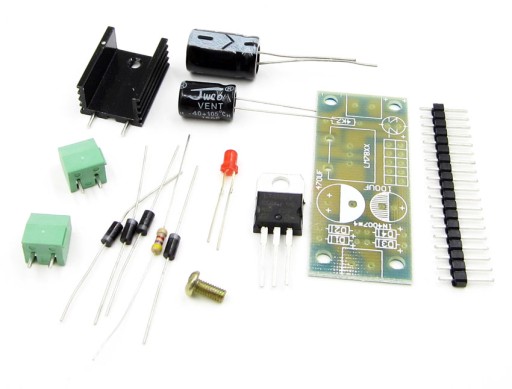

sada obsahuje:

• plošný spoj s plošným spojom
• všetky potrebné prvky na stavbu zariadenia

Ide o stavebnicu pre svojpomocnú montáž - spájkovanie, pozostávajúcu z dosky plošných spojov a sady elektronických súčiastok. Konečný výsledok - funkčné zariadenie závisí len od zručností inštalatéra a jeho skúseností. Ak zariadenie nefunguje a pod., nie je možné vrátiť ani vymeniť spájkované prvky. Oprava je možná len za poplatok prostredníctvom nášho servisu - v prípade niektorých lacnejších montážnych súprav však náklady na servis prevýšia hodnotu súpravy.

hodnotenie náročnosti:

• jednostranná doska
• maska ​​na spájkovanie - ÁNO
• popis zostavy na doske plošných spojov - ÁNO
• schematická schéma - ÁNO
• schéma montáže - ÁNO
• typ montáže: priechodný otvor THT
• Prvky na povrchovú montáž SMD: nie
• prvky vyžadujúce zachovanie polarity : ÁNO
• po správnom zložení zariadenie nevyžaduje spustenie (funguje okamžite)
