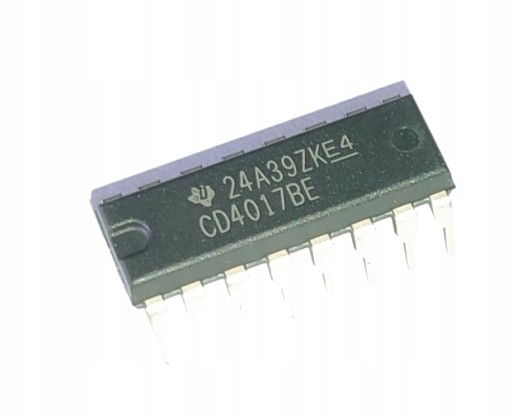

Nové originálne čipy CD4017BE od Texas Instruments

CD4017B sú počítadlá Johnson s 10 dekódovanými výstupmi. Vstupy zahŕňajú signály CLOCK, RESET a CLOCK INHIBIT. Činnosť Schmittovej spúšte vo vstupnom obvode CLOCK poskytuje tvarovanie impulzov, ktoré umožňuje neobmedzené časy nárastu a poklesu impulzov na hodinovom vstupe. Ak je signál BLOKOVANIA HODÍN nízky, tieto počítadlá sa posunú o jeden impulz pri kladnom prechode hodín. Posun počítadla cez hodinovú linku je zablokovaný, keď je signál BLOKOVANIE HODÍN vysoký. Vysoký signál RESET vynuluje počítadlo. Použitie konfigurácie počítadla Johnson umožňuje rýchlu prevádzku, 2-vstupové hradlové dekódovanie a bezpulzné dekódované výstupy. K dispozícii je protiblokovacia brána, ktorá zabezpečuje správnu postupnosť počítania. Dekódovaný výstup je zvyčajne nízky a vysoké hodnoty dosahuje iba v príslušnom dekódovanom časovom úseku. Každý dekódovaný výstup zostáva vysoký počas jedného úplného hodinového cyklu. Signál CARRY-OUT sa cykluje každých 10 taktovacích vstupných cyklov a používa sa na taktovanie ďalšieho zariadenia v počítacom reťazci viacerých zariadení.

Napájacie napätie: 3-18V

Typ vstupu: Štandardný CMOS

Typ výstupu: Push-Pull
