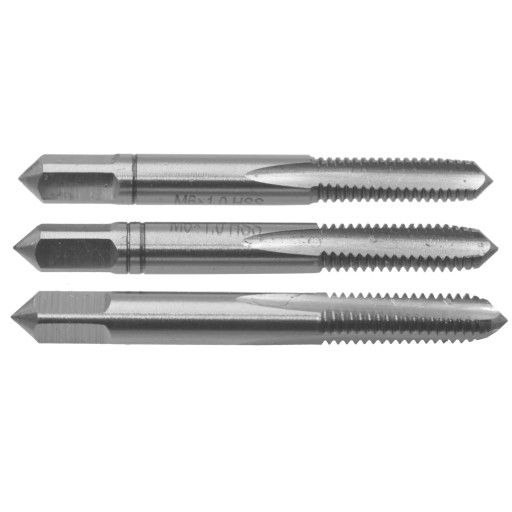

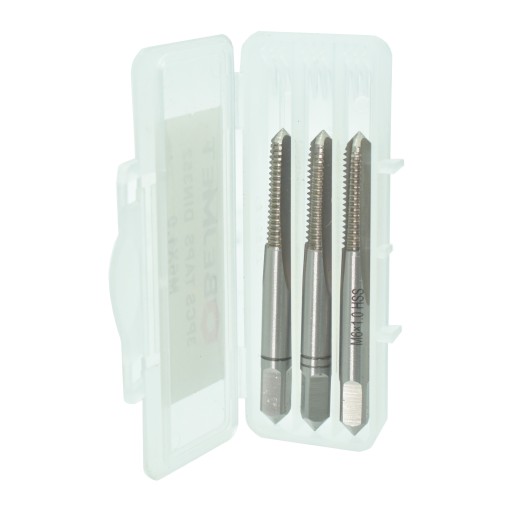

Súprava závitníkov M3x0,5:

Navrhnuté na všeobecné použitie, na závitovanie priechodných a slepých otvorov (<2,5 d), v uhlíkovej konštrukčnej oceli, nízkolegovanej oceli a vysokopevnostná liata oceľ do Rm <600MPa.

Sada pozostáva z 3 závitníkov:

• 1 stierač: so skosením 8P (8 závitov v reznej časti) a vstupným uhlom skosenia 5°.

• Č. 2: so skosením 4P ( 4 závity v reznej časti) a uhol vstupu skosenia 10°.

• Č. 3 dokončovací nástroj: s 2P skosením (2 závity v reznej časti) a a uhol vstupu skosenia 20°.

Rozmery v milimetroch:

• závit (d1): M3.
• Rozstup závitu (p): 0,50.
• Dĺžka celkovej časti (l1): 40 mm.
• Dĺžka držiaka unášača (l2): 6 mm.
• priemer držiaka vodiča (d2): štvorec 2,7 mm.
• li>

Technické špecifikácie:

Typ závitu: metrický pravidelný pravotočivý zákrut.

• tvrdosť: 60°HRc (+ /-1°).
• počet drážok: 3.
• Profil závitu: uhol 60°.
• Materiál: Nástrojová oceľ legovaná NC6 (W- 1.2063).

Normy :

• v súlade s normou: DIN-352/3-P.
• norma závitov: ISO DIN-13.
• tolerancia závitu: ISO2 (6H)

Odporúčaný priemer otvoru pre závitovanie je ø2,5 mm
